Оборудование для производства Потолочный канал, Потолочная система для рулонных потолочных профилей
в настоящее время расследование следующий продукт
описание продукта
Оборудование для производства Потолочный канал
Подвесные потолочные системы для потолочных профилей Профилегибочная машина для производства потолочных киль, Китай.
Индивидуальный стальной потолочный канал для подвесного потолка
Поточная линия производственного процесса
Разматыватель 2 в 1 → Направляющее устройство → Профилегибочная машина → Срезное устройство (включая нож) → Стеллаж для готовой продукции
Макет, как показано ниже
Список машин
2-в-1 разматыватель
1 ,Тип :Ручное расширение
2, параметр
1) пассивный разряд
2) Вес рулона: <2T
3) внутренняя катушка D.: φ450mm- φ530mm
4) Макс. Width.400mm
5) Толщина .0,4-1,6 мм
6) Выпрямитель роликовый: 7 шт.
8) Мощность 1.5 кВт
сервопривод
3.1 Макс. ширина подачи: 400 мм
3.2 Толщина подачи: 0,4-1,6 мм
3.3 Мотор, 1,3KW (Яскава)
Направляющее устройство

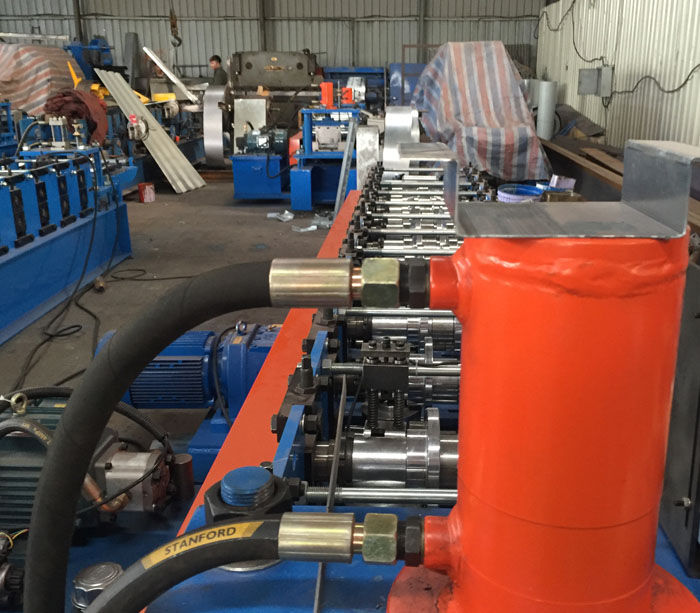

Основные формовочные машины (для ширины панели 65 мм с усилением конструкции)
5.1 Формовочный валик: 14 станций , и добавьте валик, чтобы убедиться, что на профиле поверхности нет царапин.
5.2 Боковая панель: T.18 мм, сталь A3 для тяжелых условий эксплуатации。
5.3 Скорость прокатки: 2-8 м / мин.
5.4 Материал ролика: # 45 , общее закалка, твердость HRC56-62 ℃.
5.5 Мощность двигателя: 4 кВт W
5.6 Главный ролик: ¢ 65мм , 45 #。
5.7 База оборудования: тип 400 # H с использованием сварной стальной пластины.
5.8 Трансмиссия: цепной привод.
5.9 Безопасность: по всей доске с кнопками аварийного останова, легко справляются с чрезвычайными ситуациями, для обеспечения безопасности оборудования и оператора А другое снаряжение в цепи и персонал могут легко привести к травме трансмиссионного участка, накрытого защитным кожухом, для обеспечения безопасности работников.
Плоская стойка для сбора
Электрическая система управления
Вся линейка импортного ПЛК управления, сенсорный ЖК-экран, человеко-машинный интерфейс. Люди взаимодействуют с ПЛК. Оператор настраивает программу на автоматический запуск (программируемое управление) и контроль процесса управления, управление оператором производственной линии и изменение параметров управления, а также мониторинг в реальном времени состояния и параметров оборудования и индикацию неисправностей. Цифровая настройка длины заготовки, регулируемая длина также может быть изменена. Мониторинг в реальном времени состояния оборудования и индикация неисправностей.
Руководство по эксплуатации / автоматический два стиля. С функцией ручного и автоматического переключения: В ручном режиме, может быть автономной работы, простота обслуживания; В автоматическом режиме выполните полный производственный цикл, чтобы начать; по всему борту с кнопками аварийного останова, легко справляться с чрезвычайными ситуациями, чтобы обеспечить безопасность оборудования и обслуживающего персонала.
Основные компоненты машин марки:
Система управления ПЛК: Siemens
Инвертор: Тайвань Шилин
Кодировщик: Omron
Сенсорный экран: Siemens
Некоторые компоненты являются фирменными устройствами Schneider.
Список машин для производства потолочных каналов
No. | Имя машины | QTY | Замечание |
1 | разматыватель | 1 | |
2 | сервопривод питатель | 1 | |
3 | Гидравлическая машина | 1 | С плесенью |
4 | Направляющее устройство | 1 | |
5 | рулонмашина | 1 | |
7 | сдвиг | 1 | В том числе нож |
8 | собрать стойку | 1 | |
9 | Система контроля | 1 |
Марка аксессуаров потолочного канального оборудования
No. | тогда | производитель |
1 | Мотор и Редуктор | Китай |
2 | Основной ключевой подшипник | Китай |
3 | инвертор | Shilin |
4 | ПЛК Системы | Siemens |
5 | Низковольтная электрическая | Schneider |
6 | кодировщик | Omron |
7 | сенсорный экран | Siemens |
8 | Гидравлическая система | Китай |
характеристики продукта
Гарантия качества
Superda гарантия потолок стальной рулонной линии формования дизайн в соответствии с требованиями клиента, рисунок, машина является совершенно новым. Спецификация и производительность, как указано в чертеже и работе с хорошим гладким. Сформированный металлический каркас можно хорошо закрепить друг с другом металлическими деталями
Преимущество станка для профилирования стального канала
1, стальная рама производственная линия для производства металлического каркаса.
2, система управления PLC, автоматически и легко обрабатывать.
3, ролик хорошего качества с процессом закалки, достижение твердости HRC58-62 ℃.
4, отслеживая систему резки с лезвием Cr12.
модель и смысл
Стальные канальные рамы широко используются в коммерческих и промышленных строительных проектах.
Они включают в себя тройник треугольной пружины, угловой канал, T прогон, V-образный и т.д.
Подвесной потолок, также известный как верхний потолок, является важным подразделением проекта архитектурного оформления. Потолок имеет изоляцию, теплоизоляцию, звукоизоляцию, устраняя недостатки самого дома, увеличивая расслоение пространства, облегчая пополнение источника света и облегчая уборку. Функцией звукопоглощения является также скрытый слой электричества, вентиляции, кондиционирования, связи и противопожарной защиты, сигнализация трубопроводного оборудования и другие проекты.
технические параметры
Профилегибочная машина для производства потолочных каналов для производства металлического каркаса различного размера
технические параметры
нет. | вещь | ПАРАМЕТР | Замечание | |
1 | материал | тип | Холоднокатаная полосовая сталь, оцинкованный лист | |
T.(mm) | 0.4-0.7mm | |||
Сила урожая(Mpa) | Q235 | |||
2 | ширина формы | 65mm | ||
3 | Скорость формирования(m/min) | 15m | Включая отверстие | |
4 | Форма власти(KW) | 4 KW | FYR | |
5 | гидравлическая мощность(KW) | 4 KW | FYR | |
7 | вольтаж | AC380V,50Hz,3P |
