Профилегибочная машина поставщик для шляпы purlin канал

Профилегибочная машина для производства профнастила для производства потолочных профилей.

описание продукта

Профилегибочная машина поставщик для шляпы purlin канал

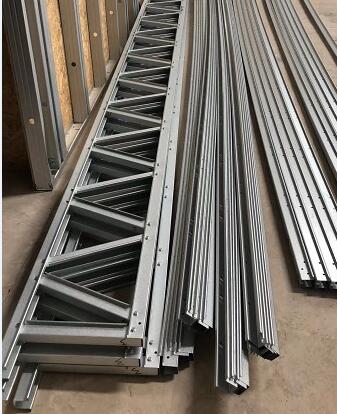

В дополнение к легкой стали С-типа колпачковая сталь широко используется при строительстве коммерческих объектов в Соединенных Штатах. Стандартная конструкция - ферменная конструкция с шагом 610 мм, верхний пояс - крыша, нижний - потолок.


Индивидуальный профиль цилиндра


Channel roll former top hat purlin forming machine supplier


Производственная линия шляпного профиля

Разматыватель 2 в 1 → Направляющее устройство → Профилегибочная машина → Срезное устройство (включая нож) → Стеллаж для готовой продукции


Макет, как показано ниже

Steel Frame Roll Forming Machine

Индивидуальный рисунок канала шляпы

Channel roll former top hat purlin forming machine supplier




Список машин


2-в-1 разматыватель


1 ,Тип : Ручное расширение


2, параметр


1) пассивный разряд


2) Вес рулона: <2T


3) внутренняя катушка D.: φ450mm- φ530mm


4) Макс. Width.400mm


5) Толщина .0,4-1,6 мм


6) Выпрямитель роликовый: 7 pcs.


8) Мощность 1.5 kw


сервопривод

3.1 Макс. ширина подачи: 400 мм

3.2 Толщина подачи: 0,4-1,6 мм

3.3 Мотор, 1,3KW (Яскава)



Направляющее устройство


Основные формовочные машины (для ширины панели 65 мм с усилением конструкции)


5.1 Формовочный валик: 24 станции , и добавьте валик, чтобы убедиться, что на профиле поверхности нет царапин.

5.2 Боковая панель: T.18 мм, сталь A3 для тяжелых условий эксплуатации。

5.3 Скорость прокатки: 8-12 м / мин.

5.4 Материал ролика: # 45 , общее закалка, твердость HRC55-60 ℃.

5,5 Мощность двигателя: 7,5 кВт。

5.6 Главный ролик: ¢ 65мм , 45 #。

5.7 База оборудования: тип 400 # H с использованием сварной стальной пластины.

5.8 Трансмиссия: цепной привод.

5.9 Безопасность: по всей доске с кнопками аварийного останова, легко справляются с чрезвычайными ситуациями, для обеспечения безопасности оборудования и оператора А другое снаряжение в цепи и персонал могут легко привести к травме трансмиссионного участка, накрытого защитным кожухом, для обеспечения безопасности работников.


Drywall profile channel roll forming machine for C Z U channel


Плоская стойка для сбора


Электрическая система управления

Вся линейка импортного ПЛК управления, сенсорный ЖК-экран, человеко-машинный интерфейс. Люди взаимодействуют с ПЛК. Оператор настраивает программу на автоматический запуск (программируемое управление) и контроль процесса управления, управление оператором производственной линии и изменение параметров управления, а также мониторинг в реальном времени состояния и параметров оборудования и индикацию неисправностей. Цифровая настройка длины заготовки, регулируемая длина также может быть изменена. Мониторинг в реальном времени состояния оборудования и индикация неисправностей.

Руководство по эксплуатации / автоматический два стиля. С функцией ручного и автоматического переключения: В ручном режиме, может быть автономной работы, простота обслуживания; В автоматическом режиме выполните полный производственный цикл, чтобы начать; по всему борту с кнопками аварийного останова, легко справляться с чрезвычайными ситуациями, чтобы обеспечить безопасность оборудования и обслуживающего персонала.


Основные компоненты машин марки:

Система управления ПЛК: Siemens

Инвертор: Тайвань Шилин

Кодировщик: Omron

Сенсорный экран: Siemens

Некоторые компоненты являются фирменными устройствами Schneider.


Устройства комплектной гипсокартона C Линия по производству металлического шпильки каркаса

No.Имя машиныQTYЗамечание
1разматыватель1
2сервопривод питатель1
3Гидравлическая машина1С плесенью
4Направляющее устройство1
5рулонмашина1
7сдвиг1В том числе нож
8собрать стойку1
9Система контроля1


Металлический каркас машины аксессуары марки


No.тогдапроизводитель
1Мотор   и РедукторКитай
2Основной   ключевой подшипникКитай
3инверторShilin
4ПЛК   СистемыSiemens
5Низковольтная   электрическаяSchneider
6кодировщикOmron
7сенсорный   экранSiemens
8Гидравлическая   системаКитай


характеристики продукта

Гарантия качества


Superda гарантирует металлическую рамку в рулонах в соответствии с требованиями заказчика, машина является совершенно новой. Спецификация и производительность, как указано в чертеже и работе с хорошим гладким. Сформированный металлический каркас можно хорошо закрепить друг с другом металлическими деталями.


Drywall profile channel roll forming machine for C Z U channel

Преимущество профилегибочного станка со стальным каркасом


1, стальная рама производственная линия для производства металлического каркаса.


2, система управления PLC, автоматически и легко обрабатывать.


3, ролик хорошего качества с процессом закалки, достижение твердости HRC55-60 ℃.


4, отслеживая систему резки с лезвием Cr12.




модель и смысл

Элемент цилиндра формирующая машина


Каркасные профильные стальные рамы имеют легкую стальную раму.


Применение стальной рамы


Стальная рама широко используется в строительстве. Есть каркасная рама, вертикальные стальные колонны и горизонтальные балки. adpot для поддержки полов, крыши и стен здания, которые называются стальным каркасом.


Оцинкованная стальная рама может быть сформована в виде стальных шпилек для использования в качестве конструкционного или неструктурного строительного материала как для наружных, так и для перегородок в жилых, коммерческих и промышленных строительных проектах. Размер комнаты определяется горизонтальной дорожкой, которая прикреплена к полу и потолку, чтобы очертить каждую комнату. Индивидуальные стальная рама шпильки и трек с усилением.


1. Легкий стальной каркас делится на два типа: U-образный каркас и T-образный каркас и делится на людей в зависимости от нагрузки.


2. Основными компонентами легкого стального каркаса являются большие, средние и маленькие кили; Принадлежности имеют подвесные части, соединительные элементы и подвесные вставки.

Channel roll former top hat purlin forming machine supplier

технические параметры

Стержень и цилиндр направляющего выступа металла верхней шляпы металла формируя машину для рамки металла различного размера продукции


технические параметры

нет.вещьПАРАМЕТРЗамечание
1материалтипХолоднокатаная   полосовая сталь, оцинкованный лист
T.(mm)0.6-1.0mm
Сила урожая(Mpa)Q235
2ширина формыCZU
3Скорость формирования(m/min)15mВключая отверстие
4Форма власти(KW)7.5 KWFYR
5гидравлическая мощность(KW)7.5 KWFYR
7вольтаж AC380V,50Hz,3P
