Оборудование для производства Z обрешетина каналов

Оборудование для производства Z обрешетина, каналов, металлопрофиля, Продажа станков из оцинкованной стали.

В дополнение к легкой стали С-типа, сталь Z purlin широко используется при строительстве коммерческих объектов в мире.

Индивидуальные Z каналов

Производственная линия шляпного профиля

Разматыватель 2 в 1 → Направляющее устройство → Профилегибочная машина → Срезное устройство (включая нож) → Стеллаж для готовой продукции

Макет, как показано ниже

Список машин

выпрямитель 2 в 1

1, Тип: Ручное Расширение

2, параметр

1) Пассивный разряд

2) вес катушки: <2T

3) Катушка внутренняя D .: φ450mm-φ530mm

4) Максимальная ширина.400 мм

5) Толщина .0,4-1,6 мм

6) Выпрямитель роликовый: 7 pcs.

8) Мощность 1.5 kw

Сервопривод

3.1 Максимальная ширина подачи: 400 мм

3.2 Толщина подачи: 0,4-1,6 мм

3.3 Мотор, 1,3 kw (Яскава)

Направляющее устройство

Основные формовочные машины (для ширины панели 65 мм с усилением конструкции)

5.1 Формовочный валик: 18 станций, и добавьте руб-ролл, чтобы убедиться, что на профиле поверхности нет царапин.

5.2 Боковая панель: T.18 мм, сталь A3 для тяжелых условий эксплуатации.

5.3 Скорость прокатки: 8-12 м / мин.

5.4 Материал ролика: # 45, общая закалка, твердость HRC55-60 ° C.

5,5 Мощность двигателя: 7,5kw.

5.6 Главный ролик: ¢ 65 мм, 45 #.

5.7 База оборудования: тип 400 # H с использованием сварной стальной пластины.

5.8 Трансмиссия: цепной привод.

5.9 Безопасность: по всей доске с кнопками аварийного останова, простыми в управлении аварийными ситуациями, для обеспечения безопасности оборудования и оператора, а также других передач в цепи и персонала могут легко привести к травме трансмиссионного участка, покрытого защитным кожухом, для обеспечения безопасности работников.

Yкладчик (приёмное устройство)

Cистема автоматического управления

Вся линейка импортного ПЛК управления, сенсорный ЖК-экран, человеко-машинный интерфейс. Люди взаимодействуют с ПЛК. Оператор настраивает программу на автоматический запуск (программируемое управление) и контроль процесса управления, управление оператором производственной линии и изменение параметров управления, а также мониторинг в реальном времени состояния и параметров оборудования и индикацию неисправностей. Цифровая настройка длины заготовки, регулируемая длина также может быть изменена. Мониторинг в реальном времени состояния оборудования и индикация неисправностей.

Руководство по эксплуатации / автоматический два стиля. С функцией ручного и автоматического переключения: В ручном режиме, может быть автономной работы, простота обслуживания; В автоматическом режиме выполните полный производственный цикл, чтобы начать; по всему борту с кнопками аварийного останова, легко справляться с чрезвычайными ситуациями, чтобы обеспечить безопасность оборудования и обслуживающего персонала.

Основные компоненты машин марки:

Система управления ПЛК: Siemens

Инвертор: Тайвань Шилин

Кодировщик: Omron

Сенсорный экран: Siemens

Некоторые компоненты являются фирменными устройствами Schneider.

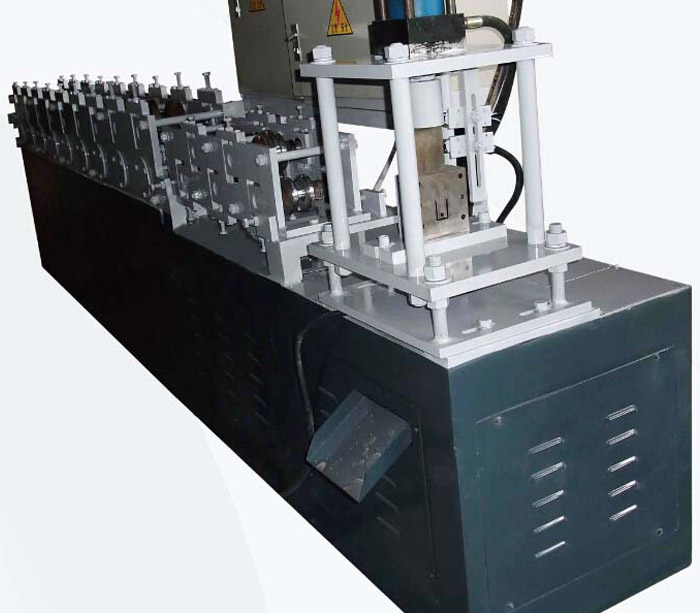

Устройства комплектной гипсокартона C Линия по производству металлического шпильки каркаса

Металлический каркас машины аксессуары марки

Гарантия качества

Superda гарантирует конструкцию линии профилирования металлического каркаса в соответствии с требуемым чертежом клиента, машина является новой. Технические характеристики и характеристики, как указано в чертеже и работе с хорошим гладким. Сформированная металлическая рама может хорошо сочетаться друг с другом металлических частей.

Преимущество профилегибочного станка со стальным каркасом

1, стальная рама производственная линия для производства металлического каркаса.

2, система управления PLC, автоматически и легко обрабатывать.

3, ролик хорошего качества с процессом закалки, твердость достигает HRC55-60 ° C.

4, отслеживая систему резки с лезвием Cr12.

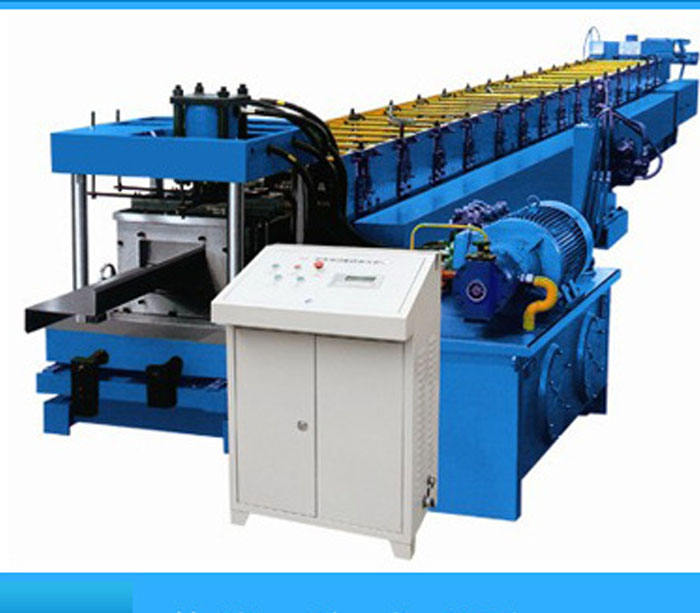

Деталь Z профилегибочное оборудование

Z-образные стальные рамы имеют легкую стальную раму.

Применение стальной рамы

Стальная рама широко используется в здании. Имеются каркасные рамы, вертикальные стальные колонны и горизонтальные балки. Они предназначены для поддержки полов, кровли и стен здания, которые называются стальными рамами.

Оцинкованная стальная рама может быть выполнена в виде стальных шпилек для использования в качестве конструкционного или неструктурного строительного материала как для наружных, так и для перегородок как в жилых, так и в коммерческих и промышленных строительных проектах. Для пола и потолка, чтобы очертить каждую комнату. Индивидуальные стальная рама шпильки и трек с усилением.

1. Легкий стальной каркас делится на два типа: U-образный каркас и T-образный каркас и делится на людей в зависимости от нагрузки.

2. Основными компонентами каркаса из легкой стали являются большие, средние и маленькие кили, в аксессуарах есть подвесные части, соединительные элементы и подвесные вставки.

Стержень и цилиндр направляющего выступа металла верхней шляпы металла формируя машину для рамки металла различного размера продукции

технические параметры
