1, Машина для производства стальных дверных рам

2,Завершен рабочий процесс производства дверной рамы

Разматыватель - руководство - подача - профилирование - готовая продукция

План производства завода для справки.

3, оборудование для производства стальных дверных рам состоит

Оборудование состоит из размотчика, выравнивающего устройства, сервоподачи

станок, главный формовочный станок, режущее устройство, сборный стол. Система управления PLC

4, основной технический параметр производственной линии,

Материал: стальной лист GI, низкоуглеродистая сталь.

толщина стального листа 1,5 мм

внутренний диаметр катушки, Φ508мм

скорость линии, 8-12 м / мин (регулируемая)

5. Характеристика машины

5.1 Размотчик металлической полосы,

функциональные и структурные особенности,

быть использованы для поддержки и расширения стальной намотчик, секция стальной сварки фюзеляжа. это легко работать.

технические параметры

     Внутренний диаметр материала: φ508 мм

     диапазон внутреннего диаметра: ф450-550

     максимальный наружный диаметр: φ1200мм

     грузоподъемность: ≤ 5 т

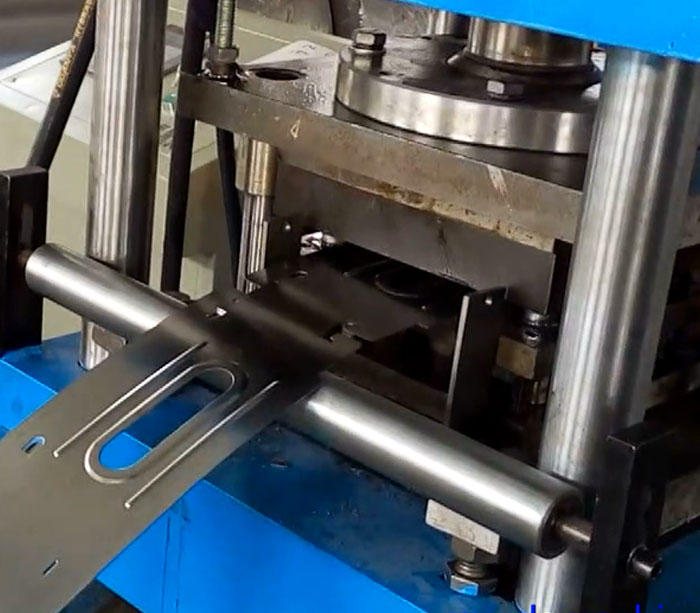

5.4 Серво кормораздатчик

Тип: серво кормление

Функции и структура: прижать и быть со сталью к прессу. Полиуретановый ролик обеспечит подачу усилия. Кормление Каждая ошибка кормления должна контролироваться в диапазоне ± 0,15 мм. По сравнению с серво зажимом, настройка длины подачи более гибкая, адаптируется к более широкому диапазону. Это устройство подачи больше подходит для широкого материала, может эффективно улучшить точность подачи. Сервомотор, измерительные приборы, цифровая система управления являются импортными компонентами.

технические параметры:

максимальное количество кормления: 30 ~ 40 раз / мин (регулируемый)

шаг кормления: 100 мм / шаг (регулируемый).

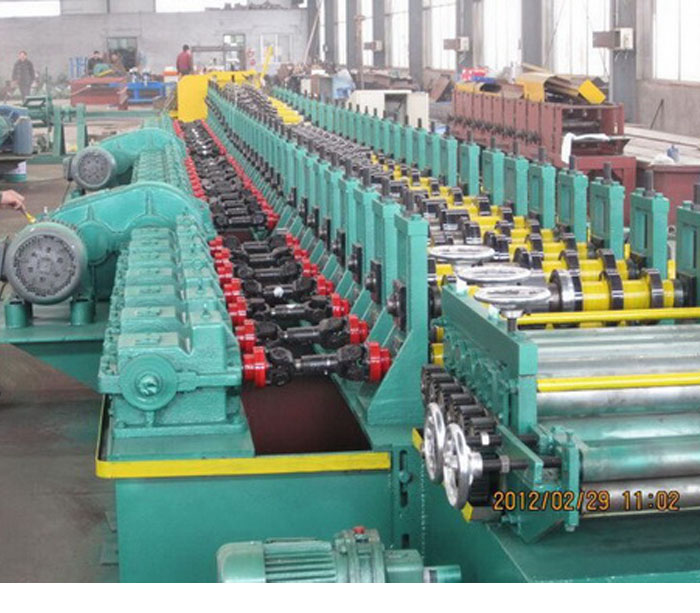

5.10 Формовочная машина:

Тип: двойной консольный зубчатый привод, универсальная формовочная машина с регулируемой шириной и общая мобильная, быстрая (высота и ширина талии) спецификации обмена.

Формовочный валик: 16 станций ， и добавьте валик, чтобы убедиться, что на профиле поверхности нет царапин.

Боковая панель: T.18 мм, сталь A3 для тяжелых условий эксплуатации。

Скорость прокатки: 8-12 м / мин.

Материал ролика: подшипниковая сталь № 45, общая закалка, твердость HRC56-62.

Мощность мотора: 11KW

Главный ролик: ￠ 75мм ， 45 #。

База оборудования: тип 35 # H с использованием сварной стальной пластины.

Трансмиссия: цепной привод.

Безопасность: по всем направлениям с кнопками аварийного останова, легко справляются с чрезвычайными ситуациями, чтобы обеспечить безопасность оборудования и оператора. А другое снаряжение в цепи и персонал могут легко привести к травме трансмиссионного участка, накрытого защитным кожухом, для обеспечения безопасности работников.

5.11 Стол для сбора

Тип: Готовый кабельный лоток прибывает к столу для сбора, рабочий будет собирать продукты, без катка.

Функция и структура: состоят из стального профиля (квадратная труба), не имеют роликов в сборе, сварка, играет роль в поддержке готового изделия, может адаптировать 8-метровый готовый продукт

5.12 Электрическая система управления

вся линия принимает импортированное управление ПЛК, сенсорный экран используется для человеко-машинного интерфейса, достигая взаимодействия между человеком и ПЛК.

Профилегибочная машина для дверных рам

1, Дверная рама производственная линия для производства стальных дверей промышленности металлических секций.

2, система управления PLC, автоматически и легко обрабатывать.

3, Подшипник стальной ролик с процессом закалки, твердость достигает HRC60-65 ℃.

4, отслеживая систему резки с лезвием Cr12.

Модель, YX-150

Машина для производства дверных коробок является оборудованием для производства металлической дверной коробки.

Как производить стальные дверные рамы, машина для формовки дверных рам является хорошим решением для обеспечения длины, прямолинейности, гладкости, формы и контуров определения дверной коробки. Формовочная машина дверной рамы может автоматически управлять длиной, количеством, формовкой, резкой, выгрузкой, резкой и другими функциями.

Дверная рама формирует данные о параметрах станка
