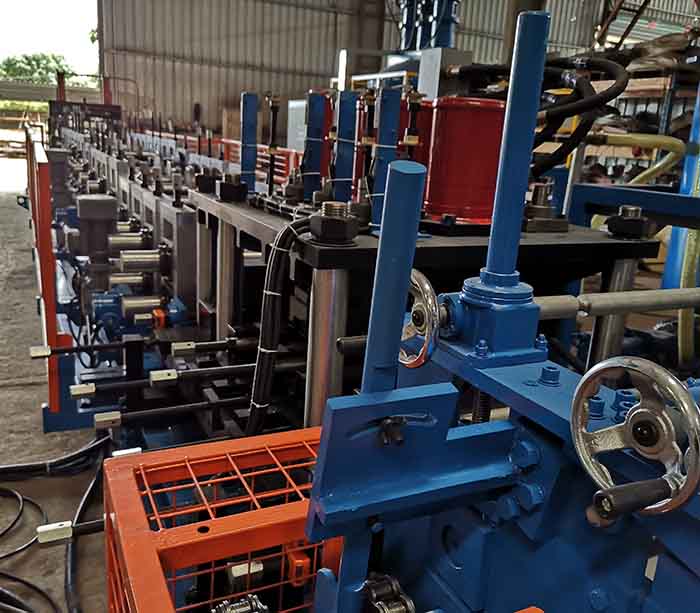

Профилегибочная машина для производства дверей

Профилегибочная машина для производства дверей по индивидуальному заказу

Профилегибочная машина для производства дверных матальных деталей.

Ⅰ,Дверная рама специальной формы с отверстием в процессе формовки

Ⅱ, Процесс производства металлических деталей для производства дверей

Разматыватель 2 в 1 → Сервопривод → Направляющее устройство → Гидравлический пуансон → Профилегибочная машина → Срезное устройство (включая нож) → Стойка для готовой продукции

Макет, как показано ниже

Ⅲ, 56/5000Индивидуальный список оборудования для производства металлических деталей

(Ⅰ),Выпрямитель с намоткой 2 в 1

1 、 Тип ： Ручное расширение

2, параметр

1) пассивный разряд

2) Вес рулона: <2T

3) внутренняя катушка D.: φ450mm- φ530mm

4) Макс. Width.200mm

5) Толщина .0,4-1,6 мм

6) Выпрямитель роликовый: 7 шт.

8) Мощность 1.5 kw

(Ⅱ), сервопривод

3.1 Макс. ширина подачи: 200 мм

       3.2 Толщина подачи: 0,4-1,6 мм

       3. 3 Мотор, 0,85ＫＷ (Яскава)

(Ⅲ） ， Гидравлическая система перфорации

3.1 Функция: гидравлический пробойник

3.2 Конструкция: установка длины, автоматическое измерение длины, автоматическое позиционирование достигает заданного расстояния при остановке, штамповочный штамп с гидроцилиндром, автоматическое отключение штамповки

3.3 Рабочее давление гидравлической системы: 16 МПа

3.4 Гидравлическая станция: 15 кВт (гидравлическое перфорационное отверстие / сдвиг использовать ту же станцию)

(Ⅳ） Направляющее устройство

(Ⅴ） Основные формовочные машины (для ширины панели 36 мм)

5.1 Формовочный валик: 14 станций ， и добавьте валик, чтобы убедиться, что на профиле поверхности нет царапин.

5.2 Боковая панель: T.18 мм, сталь A3 для тяжелых условий эксплуатации。

5.3 Скорость прокатки: 2-8 м / мин.

5.4 Материал ролика: # 45 ， общее закалка, твердость HRC56-62 ℃.

5,5 Мощность двигателя: 5,5 кВт。

5.6 Главный ролик: ￠ 65мм ， 45 #。

5.7 База оборудования: тип 45 # H с использованием сварной стальной пластины.

5.8 Трансмиссия: цепной привод.

5.9 Безопасность: по всей доске с кнопками аварийного останова, легко справляются с чрезвычайными ситуациями, для обеспечения безопасности оборудования и оператора А другое снаряжение в цепи и персонал могут легко привести к травме трансмиссионного участка, накрытого защитным кожухом, для обеспечения безопасности работников.

(Ⅵ）, Стол для сбора

Тип: Готовая металлическая дверная рама прибывает к столу для сбора, рабочий будет собирать товары, без катка.

Функция и структура: состоят из стального профиля (квадратная труба), без силового ролика в сборе, сварка, играют роль в поддержке готового продукта, может адаптировать 8-метровый готовый продукт

5.12 Электрическая система управления

вся линия принимает импортированное управление ПЛК, сенсорный экран используется для человеко-машинного интерфейса, достигая взаимодействия между человеком и ПЛК.

Гарантия качества

Superda гарантия дверной промышленности профилирование линия дизайна линии в соответствии с требованиями заказчика чертеж, машина является совершенно новым. Спецификация и производительность, как указано в чертеже и работе с хорошим гладким. Сформированные металлические детали хорошо фиксируются с помощью монтажных деталей.

Оборудование для производства дверей, металлические детали.

Производитель машин для изготовления металлических панелей для дверей, полностью предоставляющий технологические опоры как в течение гарантийного срока, так и после него. Станок является специальным формовочным оборудованием для производства дверей. Профилегибочный станок для производства дверных рам принимает холодную штамповку, холодную штамповку, автоматическую укладку, систему управления промышленной автоматизации и технологию прецизионной обработки, поэтому он может работать полностью автоматически, включая распрямитель раскатки, механизм подачи, профилирование, разрезание и штабелирование. тестирование сырья с хорошим качеством, быстрой доставкой и разумной ценой

Профилегибочная машина для производства стальных дверных панелей
