Телескопический канал формовочная машина профиль рельса оборудование

Телескопический канал формовочная машина профиль рельса оборудование

соединение направляющих ящика мебели, такой как шкафы

Как сделать готовый комплект канальной рейки?

Профилегибочная машина для выдвижных ящиков

Есть 3 комплекта профилегибочных машин для изготовления выдвижных ящиков.

Машина для формовки наружных рельсов

Машина для профилирования среднего рельса

Внутренняя рельсовая профилегибочная машина

Технология изготовления рельсовых ящиков.

1. Основная рама двигателя - это использование прямоугольной трубы 100 мм * 80 мм * 3 мм, полная сварка листа из углеродистой стали A3 толщиной 25 мм, а затем через стол фрезерного станка портального фрезерного станка.

2. Толщина стеновой панели главного двигателя составляет 40 мм, расположение отверстий в подшипниковой стенке и слот скольжения блока применяют водяную мельницу с интегрированной обработкой поверхности.

3, материал колеса завальцовки: примите сталь прессформы Cr12MoV высокомарочную

4, термообработка: прокатка колеса прошла двойную вакуумную термообработку, чтобы достичь HRC = 60-62 ℃

5. Обработка вращающегося колеса: ролик после вакуумной термообработки, применение интегрированной технологии Solidworks / Mastercam, точность обработки токарного станка с ЧПУ, точность обработки валка должна быть в пределах ± 0,02 мм.

6, точная шлифовка внутреннего отверстия колеса качения основного двигателя, точность обработки в пределах ± 0,02 мм

Внешняя часть вала главного двигателя ￠ 58 точного шлифования, точность обработки в пределах ± 0,02 мм

7, секция передачи

Двигатель использует двигатель 5,5kw (стандартное напряжение: 380 В / 50 Гц / 3 Ф / ч) один комплект, оснащен 350 редукторами один комплект, привод 1,5 "12-зубчатый главный цепной привод.

Основной двигатель принимает 6 баллов и 12 звездочек.

Машина принимает подшипник Harbin 6309.

8. Отрезать

Отрезная секция состоит из наружного рельса 3,0 кВт 30-тонный четырехколонный пресс, среднего рельса 2,2 кВт 18-тонный четырехколонный пресс и внутреннего рельса 18 тонн четырехколонный пресс.

Материал резки формы: с использованием стали Cr12MoV, термообработка, шлифовальный станок, линейная резка и чистовая обработка

Обработка режущей формы: после термической обработки твердость HRC60-62 ℃

9. Электронное управление

Электрическая коробка - электрическая коробка управления искусственным интеллектом PLC, необходимо настроить серводвигатель. (обычный мотор не требует ПЛК)

Электрическая коробка оснащена цветным сенсорным экраном, энкодером и серводвигателем. (обычный мотор не требует сенсорного экрана и энкодера)

10. Общее потребление электроэнергии составляет около 15 kw.

11. Гарантийный срок на изделие, в течение одного года после установки и отладки, нормальный износ роликового колеса гарантируется в течение полугода, основной двигатель и преобразователь частоты гарантируются в течение года, пробойник и пуансон гарантируются производителем в течение полугода. Есть реле, бесконтактный выключатель и пресс-форма без гарантии, но наша фабрика может быть оснащена некоторыми изнашиваемыми деталями пресс-форм.

12, длина ширина прокатного станка: 4500 х 780 х1600. Материал стойки + прокатный станок + центрирующая часть + гидравлический станок для перфорации. Площадь покрытия составляет 7 х 1 м х 1,5 м.

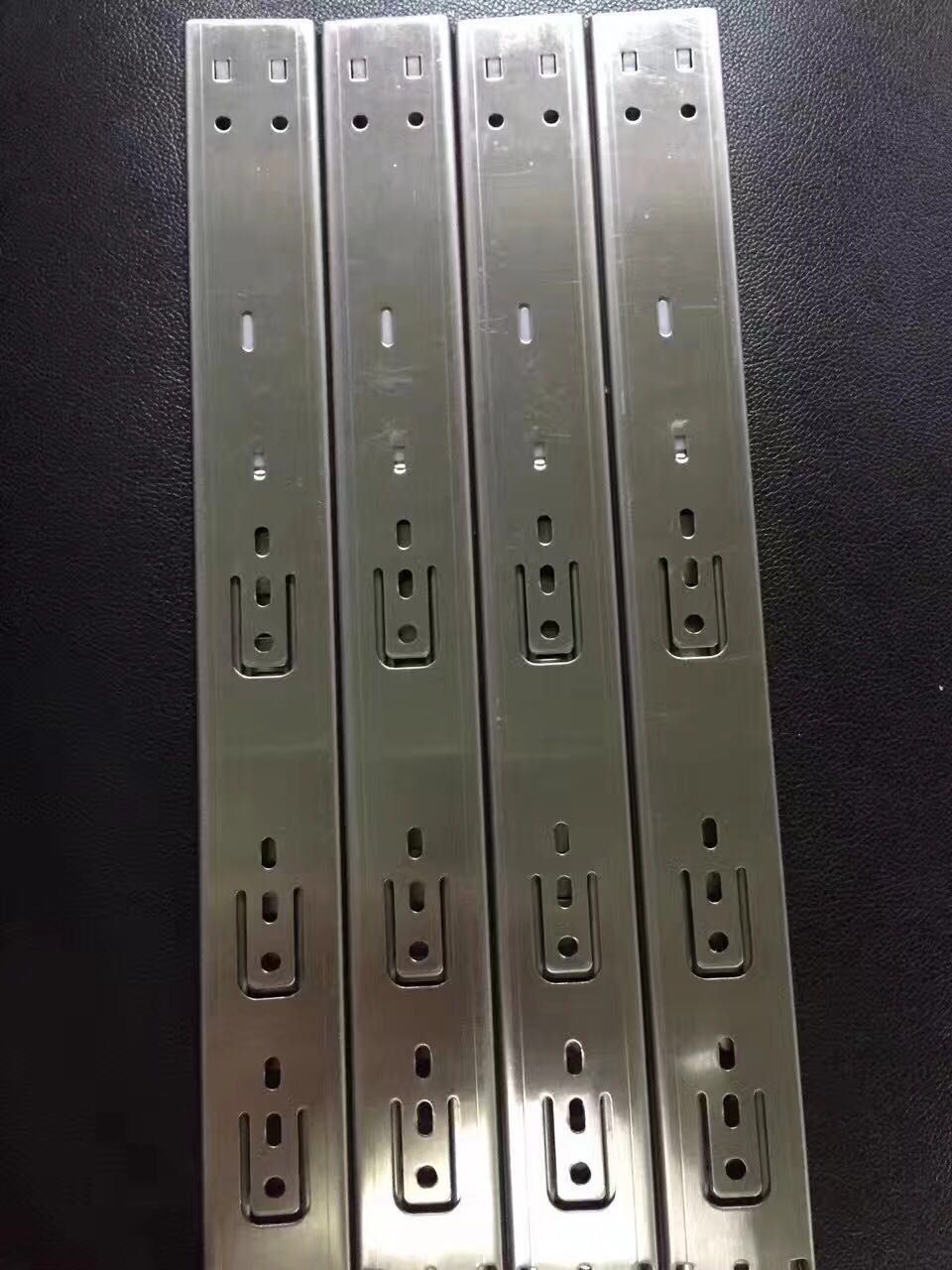

Скользящий ящик из нержавеющей стали после формовки

Машина для производства выдвижных ящиков для выдвижения ящиков / шкафов.

1, Высокие технологии, простота в эксплуатации, прочная формовочная линия

2, Регулируемая настройка длины.

3, система управления PLC

Весь технологический процесс линии: материальная стойка ---- формирование основного рулона ---- отрезание ---- сбор материала

Основная формующая рама - это прямоугольная труба 100 мм * 80 мм * 3 мм, полная сварка листа из углеродистой стали А3 толщиной 25 мм, и обработка производится на столе фрезерного станка портального фрезерного станка.

Формующая стеновая панель имеет толщину 40 мм.

SP-2512

Машина для изготовления направляющих для телескопических каналов

На корпусе мебели закреплены направляющие и телескопический канал, а выдвижные ящики или панели корпуса соединены с подвижными соединительными деталями. Направляющие подходят для соединения с ящиком мебели, такой как шкафы, шкаф для ванной комнаты, мебель, портфели и другие деревянные и стальные ящики.

Машина для производства направляющих

ПЛК управления линия формирования и автоматическая линия сборки
