Шарикоподшипники выдвижных ящиков рельс Профилегибочная машина

Шарикоподшипники выдвижных ящиков рельс Профилегибочная машина, 16 inch,14 inch,20 inch,22 inch

описание продукта

Шарикоподшипники выдвижных ящиков рельс Профилегибочная машина


Шарикоподшипник выдвижной роликовый формовочная машина Китай производитель


Как сделать готовый комплект выдвижных ящиков?


Профилегибочная машина для выдвижных ящиков

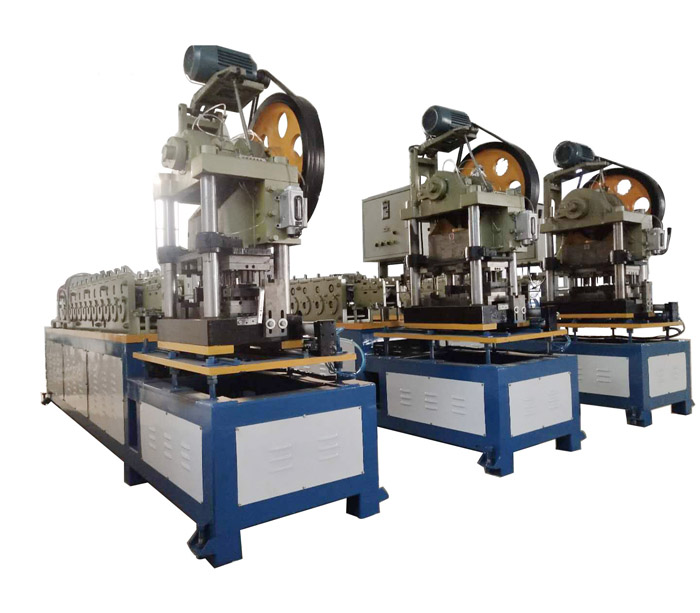

Есть 3 комплекта профилегибочных машин для изготовления выдвижных ящиков.


Машина для формовки наружных рельсов


Машина для профилирования среднего рельса


Внутренняя рельсовая профилегибочная машина


Внутренняя рельсовая профилегибочная машина


Технические параметры
модельSP-3512
наименование   товараСлайд рельс машина
функцияФормирование профилей выдвижных ящиков
Приводцепь
Роликовое   сиденьеA3 steel
Роликовые   станцииНаружный ролик образует 16 станций, средний и внутренний рельс 14 станций.
Формовочный   ролик#45, CNC & термическая обработка
Мощность   двигателя формовочной машины7.5 kw
Скорость   линии8--13m/min
Толщина   материала0.8--1.4mm
Мощность   мотора гидравлической станции7.5kw
ПЛК /   сенсорный экранPanasonic



Ball bearing drawer runners machine

Ящик бегунка, делающий машинную технологию.


1. Основная рама двигателя - это использование прямоугольной трубы 100 мм * 80 мм * 3 мм, полная сварка листа из углеродистой стали A3 толщиной 25 мм, а затем через стол фрезерного станка портального фрезерного станка.


2. Толщина стеновой панели главного двигателя составляет 40 мм, расположение отверстий в подшипниковой стенке и слот скольжения блока применяют водяную мельницу с интегрированной обработкой поверхности.

3, материал колеса завальцовки: примите сталь прессформы Cr12MoV высокомарочную

4, термообработка: прокатка колеса прошла двойную вакуумную термообработку, чтобы достичь HRC = 60-62 ℃

5. Обработка вращающегося колеса: ролик после вакуумной термообработки, применение интегрированной технологии Solidworks / Mastercam, точность обработки токарного станка с ЧПУ, точность обработки валка должна быть в пределах ± 0,02 мм.

6, точная шлифовка внутреннего отверстия колеса качения основного двигателя, точность обработки в пределах ± 0,02 мм

Внешняя часть вала главного двигателя ¢ 58 точного шлифования, точность обработки в пределах ± 0,02 мм

7, секция передачи

Двигатель использует двигатель 5,5 kw (стандартное напряжение: 380 В / 50 Гц / 3 Ф / ч) один комплект, оснащен 350 редукторами один комплект, привод 1,5 "12-зубчатый главный цепной привод.

Основной двигатель принимает 6 баллов и 12 звездочек.

Машина принимает подшипник Harbin 6309.

8. Отрезать

Отрезная секция состоит из наружного рельса 3,0 кВт 30-тонный четырехколонный пресс, среднего рельса 2,2 кВт 18-тонный четырехколонный пресс и внутреннего рельса 18 тонн четырехколонный пресс.

Материал резки формы: с использованием стали Cr12MoV, термообработка, шлифовальный станок, линейная резка и чистовая обработка

Обработка режущей формы: после термической обработки твердость HRC60-62 ℃

9. Электронное управление

Электрическая коробка - электрическая коробка управления искусственным интеллектом PLC, необходимо настроить серводвигатель. (обычный мотор не требует ПЛК)

Электрическая коробка оснащена цветным сенсорным экраном, энкодером и серводвигателем. (обычный мотор не требует сенсорного экрана и энкодера)

10. Общее потребление электроэнергии составляет около 15 кВт.

11. Гарантийный срок на изделие, в течение одного года после установки и отладки, нормальный износ роликового колеса гарантируется в течение полугода, основной двигатель и преобразователь частоты гарантируются в течение года, пробойник и пуансон гарантируются производителем в течение полугода. Есть реле, бесконтактный выключатель и пресс-форма без гарантии, но наша фабрика может быть оснащена некоторыми изнашиваемыми деталями пресс-форм.


12, длина ширина прокатного станка: 4500 х 780 х1600. Материал стойки + прокатный станок + центрирующая часть + гидравлический станок для перфорации. Площадь покрытия составляет 7 х 1 м х 1,5 м.


Скользящий ящик из нержавеющей стали после формовки

Ball bearing drawer runners machine

характеристики продукта

Машина для изготовления направляющих выдвижных ящиков.


1, Высокие технологии, простота в эксплуатации, прочная формовочная линия


2, Регулируемая настройка длины.


3, система управления PLC


Весь технологический процесс линии: материальная стойка ---- формирование основного рулона ---- отрезание ---- сбор материала


Основная формующая рама - это прямоугольная труба 100 мм * 80 мм * 3 мм, полная сварка листа из углеродистой стали А3 толщиной 25 мм, и обработка производится на столе фрезерного станка портального фрезерного станка.


Формующая стеновая панель имеет толщину 40 мм.


модель и смысл

SP-3512

Машина для изготовления направляющих для телескопических каналов

На корпусе мебели закреплены направляющие и телескопический канал, а выдвижные ящики или панели корпуса соединены с подвижными соединительными деталями. Направляющие подходят для соединения с ящиком мебели, такой как шкафы, шкаф для ванной комнаты, мебель, портфели и другие деревянные и стальные ящики.

технические параметры

Машина для производства направляющих


ПЛК управления линия формирования и автоматическая линия сборки


Описание30mm скользящий рельс
Предмет   номер.SP-3512
материалНержавеющая сталь, холоднокатаная сталь
Завершить   процессОцинкованный, гальванический черный
толщина0.8-1.2mm
заявкаКухонный шкаф, ящик, письменный стол
Тип3 складка скользящий рельс
