Оборудование для производства балок барьерного ограждения

Оборудование для производства балок барьерного ограждения, две или там волна защитный забор производства oборудование.

описание продукта


Оборудование для производства балок барьерного ограждения

Процесс формирования машины усовика шоссе проходит

Разматыватель → Выпрямитель → Питатель → Направляющее устройство → Выпрямление → Гидравлическое устройство для разжима пресса → Профилегибочная машина → Гидравлический пуансон → Срезное устройство (включая нож) → Стойка для готовой продукции

Оборудование для производства балок барьерного ограждения


Оборудование для производства балок барьерного ограждения


нет.вещьПАРАМЕТРЗамечание
1материалтипХолоднокатаная   полосовая сталь, оцинкованный лист
T.(mm)2.0-3.0mm
Сила урожая(Mpa)Q235
2ширина формы310,508mm
3Скорость формирования(m/min)8-15mВключая отверстие
4Форма власти(KW)30 KWFYR
5гидравлическая мощность(KW)18.5   KWFYR
6Сгибание мощность(KW)3 KWFYR
7вольтаж AC380V,50Hz,3P


Части барьерного ограждения скоростной дороги

Оборудование для производства балок барьерного ограждения


Линия по производству ограждений Гидравлическая система пробивки отверстий


Функция: гидравлический пробойник (комплект для пресс-форм 1)


Конструкция: установка длины, автоматическое измерение длины, автоматическое позиционирование достигает заданного расстояния при остановке, штамповочный штамп с гидроцилиндром, автоматическое отключение штамповки.


Рабочее давление гидравлической системы: 16 МПа


Гидравлическая станция: 30 кВт (гидравлическое перфорационное отверстие / сдвиг использовать ту же станцию)

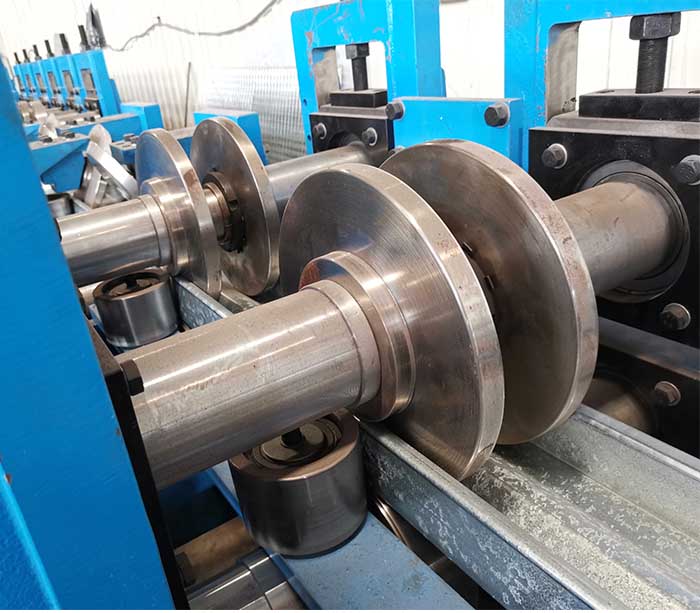

Основные формовочные машины (для ширины панели 310/506 мм)


Формовочный валик: 20 станций , и добавьте валик, чтобы убедиться, что на профиле поверхности нет царапин.


Панель ворот: сталь T.50mm, сверхмощная。


Скорость прокатки: 8-12 м / мин.


Материал ролика: GCr15 , общая закалка, твердость HRC56-62 ℃.


Мощность двигателя: 30kw


Главный ролик: ¢ 95мм , 45 #。


Основа оборудования: 45 # H с использованием сварной стальной пластины.


Трансмиссия: коробка передач.


Безопасность: по всем направлениям с кнопками аварийного останова, легко справляются с чрезвычайными ситуациями, чтобы обеспечить безопасность оборудования и оператора. А другое снаряжение в цепи и персонал могут легко привести к травме трансмиссионного участка, накрытого защитным кожухом, для обеспечения безопасности работников.


Гидравлический перфоратор


Гидравлический пуансон


Следуйте за сдвигом (стиль резки): Гидравлический рез (Без заглушки), машина без остановок может резать продукт.


Материал ножа: Cr12, твердость при закалке до HRC56-58 градусов.



система автоматического управления

Вся линейка импортного ПЛК управления, сенсорный ЖК-экран, человеко-машинный интерфейс. Люди взаимодействуют с ПЛК. Оператор настраивает программу на автоматический запуск (программируемое управление) и контроль процесса управления, управление оператором производственной линии и изменение параметров управления, а также мониторинг в реальном времени состояния и параметров оборудования и индикацию неисправностей. Цифровая настройка длины заготовки, регулируемая длина также может быть изменена. Мониторинг в реальном времени состояния оборудования и индикация неисправностей.


Руководство по эксплуатации / автоматический два стиля. С функцией ручного и автоматического переключения: В ручном режиме, может быть автономной работы, простота обслуживания; В автоматическом режиме выполните полный производственный цикл, чтобы начать; по всему борту с кнопками аварийного останова, легко справляться с чрезвычайными ситуациями, чтобы обеспечить безопасность оборудования и обслуживающего персонала.


Оборудование для производства балок барьерного ограждения


No.Имя машиныQTYЗамечание
1разматыватель1
2сервопривод питатель1
3Направляющее устройство1
4рулонмашина1
5Гидравлическая машина1С плесенью
6сдвиг1В том числе нож
7собрать стойку1
8Система контроля1


Марка аксессуаров для оборудования

No.тогдапроизводитель
1Мотор   и РедукторКитай
2Основной   ключевой подшипникКитай
3инверторShilin
4ПЛК   СистемыSiemens
5Низковольтная   электрическаяSchneider
6кодировщикOmron
7сенсорный   экранSiemens
8Гидравлическая   системаКитай


балок барьерного ограждения Рисование


Expressway Guard Rail Making Machine



Сформированные ограждения скоростной автомагистрали

Expressway Guard Rail Making Machine

характеристики продукта

Двухволновое, трехволновое профилегибочное оборудование


1, Линия по производству защитных ограждений для производства шаровых барьеров, 3 волновых барьеров, ограждений


2, система управления PLC, автоматически и легко обрабатывать.


3, Gcr15 ролик с процессом закалки, твердость достигает HRC60-65 ℃.


4, отслеживая систему резки с лезвием Cr12.


модель и смысл

Машина для производства дорожных барьеров

Ограждение из стали. Это непрерывная конструкция, в которой гофрированные стальные ограждения соединены друг с другом и поддерживаются главной колонной. Влияние транспортного средства на поглощение энергии во время его столкновения не так легко уничтожить, и оно также может защитить транспортное средство и пассажиров.

YX85-310 / 506 дизайн для шоссе, больших парковок, живописных мест, скоростных, провинциальных дорог и сельских дорог с использованием ограждения.

В соответствии с обработкой поверхности, она подразделяется на два типа: ограждения для горячей оцинковки и оцинкованный спрей.

В зависимости от места установки, его можно разделить на придорожный ограждение и центральный разделитель с ограждением.

В соответствии с уровнем предотвращения столкновений его можно разделить на уровень A и уровень S. Перила S-класса имеют усиленный тип и подходят для использования на особо опасных участках дороги при строительстве дорог. Класс А используется для специальных дорог. Обычно используемые дорожные ограждения придорожных волн можно разделить на пять уровней в соответствии с уровнем предотвращения столкновений: B, A, SB, SA и SS.

технические параметры

Шлагбаум машины основные технические параметры:


Запрос материала 1.Raw: холоднокатаная или горячекатаная сталь, оцинкованная сталь


2. Материал толщина: 2-3 мм


Рабочая скорость линии 3.Whole: 12 м / мин


4.Мы принимаем консольные тип машины


5.20 Станции формирования


6. мощность двигателя: 30kw марка Siemens


7. Материал макс. Толщина: 2-3 мм


8. диаметр вала: 75 мм


9. Материал роликов: GCr15, закалочная обработка: HRC58-62 °


10. Материал вала: 40Cr термообработка


Система 11.Driving: кардан + коробка передач
