Новый дизайн полностью автоматический металлический флуоресцентный абажур рулон формовочная машина для флуоресцентного или светодиодного света

Ⅰ,Стальной абажур дизайн фото

Ⅱ, Процесс производственной линии абажура

Разматыватель → Направляющее устройство → Профилегибочная машина → Срезное устройство (включая нож) → Стойка для готовой продукции

Layout as below

Ⅲ,Список машин

(Ⅰ), Uncoiler

1 、 Тип ： Ручное расширение

2, параметр

1) пассивный разряд

2) Вес рулона: <2T

3) внутренняя катушка D.: φ450mm- φ530mm

4) Макс. Width.400mm

5) Толщина .0,4-1,6 мм

(Ⅳ） Направляющее устройство

(Ⅴ） Основные формовочные машины

5.1 Формовочный валик: 16 станций ， и добавьте валик, чтобы убедиться, что на профиле поверхности нет царапин.

5.2 Боковая панель: T.18 мм, сталь A3 для тяжелых условий эксплуатации。

5.3 Скорость прокатки: 12-15 м / мин.

5.4 Материал ролика: # 45 ， общее закалка, твердость HRC56-62 ℃.

5,5 Мощность двигателя: 5,5 кВт。

5.6 Главный ролик: ￠ 75 мм ， 45 #。

5.7 База оборудования: тип 45 # H с использованием сварной стальной пластины.

5.8 Трансмиссия: цепной привод.

5.9 Безопасность: по всей доске с кнопками аварийного останова, легко справляться с чрезвычайными ситуациями, чтобы обеспечить безопасность оборудования и оператора. А другое снаряжение в цепи и персонал могут легко привести к травме трансмиссионного участка, накрытого защитным кожухом, для обеспечения безопасности работников.

(Ⅵ）,Плоская стойка для сбора

(Ⅷ）Электрическая система управленияВся линейка импортного ПЛК управления, сенсорный ЖК-экран, человеко-машинный интерфейс. Люди взаимодействуют с ПЛК. Оператор настраивает программу на автоматический запуск (программируемое управление) и контроль процесса управления, управление оператором производственной линии и изменение параметров управления, а также мониторинг в реальном времени состояния и параметров оборудования и индикацию неисправностей. Цифровая настройка длины заготовки, регулируемая длина также может быть изменена. Мониторинг в реальном времени состояния оборудования и индикация неисправностей.Руководство по эксплуатации / автоматический два стиля. С функцией ручного и автоматического переключения: В ручном режиме, может быть автономной работы, простота обслуживания; В автоматическом режиме выполните полный производственный цикл, чтобы начать; по всему борту с кнопками аварийного останова, легко справляться с чрезвычайными ситуациями, чтобы обеспечить безопасность оборудования и обслуживающего персонала.
Основные компоненты машин марки:Система управления ПЛК: SiemensИнвертор: Тайвань ШилинКодировщик: OmronСенсорный экран: SiemensНекоторые компоненты являются фирменными устройствами Schneider.

Ⅴ,  Coстоящий из прокатных станов для корпус металл

Ⅵ, профилирования стоек бренд аксессуаров для машин

Гарантия качества

Superda гарантирует освещение линии формирования рулона тени дизайн в соответствии с требованием клиентов рисунок, машина совершенно новая. Спецификация и производительность, как указано в чертеже и работе с хорошим гладким.

Преимущества оборудования для производства металлических стоек

1, производственная линия стеллажей для производства легких полок хранения, средних полок хранения, тяжелых полок хранения.

2, система управления PLC, автоматически и легко обрабатывать.

3, ролик хорошего качества с процессом закалки, достижение твердости HRC58-62 ℃.

4, отслеживая систему резки с лезвием Cr12.

Оборудование для производства подсветки металлического оттенка.

Новая конструкция машинного формовочного ролика для производства металлического люминесцентного абажура с европейским сертификатом CE. Конструкция машины для ширины 80-200 мм и толщины от 0,8 до 1,2 мм. Машина имеет большое преимущество в безопасной работе по всему борту с кнопками аварийного останова, простыми в управлении в чрезвычайных ситуациях, для обеспечения безопасности оборудования и оператора. А другое снаряжение в цепи и персонал могут легко привести к травме трансмиссионного участка, накрытого защитным кожухом, для обеспечения безопасности работников.

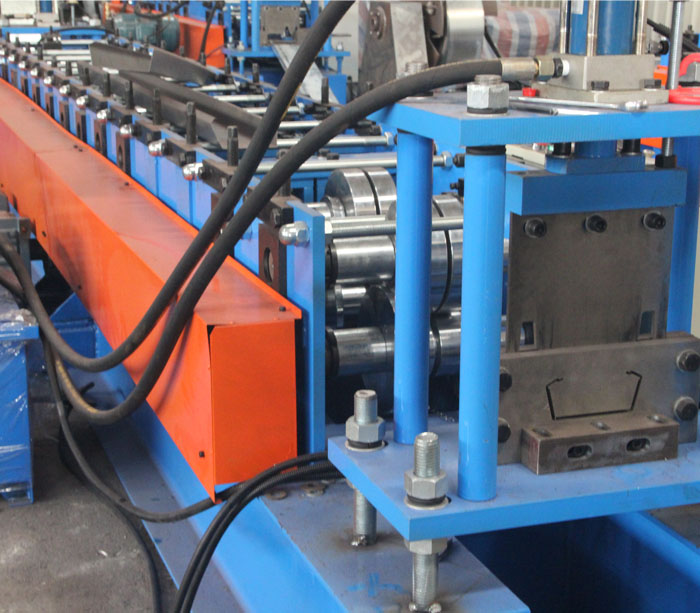

Профилегибочная машина для производства люминесцентных ламп

технические параметры
