Квадратная и прямоугольная металлическая панель

Машина рамы квадратного фильтра, прямоугольная металлическая панель, металлическая панель -карманирование рулона

описание продукта

Индивидуальная установка рама для фильтров -пакетов воздушного фильтра, карманного фильтра, удерживающего каркас рамы; Квадратная и прямоугольная изгибающая фильтр -подушка для удерживания рамки формирования машины и производителя изгибающих машин.


Машина рамы квадратного фильтра, прямоугольная металлическая панель, металлическая панель -машина для формирования рулона, пакеты фильтров, карманное фильтр, удерживающие данные машины. Данные технологии.


Процедура рамы квадратного фильтра


Разматыватель 2 в 1 → Сервопривод → Направляющее устройство → Гидравлический пуансон → Профилегибочная машина → Срезное устройство (включая нож) → Стойка для готовой продукции


Профилегибочная машина в том числе

Разматыватель

1 、 Тип : Ручное расширение

2, параметр

1) пассивный разряд

2) Вес рулона: <2T

3) внутренняя катушка D.: φ450mm- φ530mm

4) Макс. Width.200mm

5) Толщина .0,4-1,6 мм

Квадратная и прямоугольная металлическая панель



Сервопривод

3.1 Макс. ширина подачи: 200 мм

3.2 Толщина подачи: 0,4-1,6 мм

3.3 Мотор, 0,85KW (Яскава)


Гидравлическая система перфорации


3.1 Функция: гидравлический пробойник

3.2 Конструкция: установка длины, автоматическое измерение длины, автоматическое позиционирование достигает заданного расстояния при остановке, штамповочный штамп с гидроцилиндром, автоматическое отключение штамповки

3.3 Рабочее давление гидравлической системы: 16 МПа

3.4 Гидравлическая станция: 15 кВт (гидравлическое перфорационное отверстие / сдвиг использовать ту же станцию)


Направляющее устройство


Профилегибочная машина для металлическая рамка фильтра, рамка панельного фильтра, рамка воздушного фильтра

5.1 Формовочный валик: 16 станций , и добавьте валик, чтобы убедиться, что на поверхности нет царапин.

5.2 Боковая панель: T.18 мм, сталь A3 для тяжелых условий эксплуатации。

5.3 Скорость прокатки: 5-8 м / мин.

5.4 Материал ролика: # 45 , общее закалка, твердость HRC56-62 ℃.

5,5 Мощность двигателя: 5,5 кВт。

5.6 Главный ролик: ¢ 65мм , 45 #。

5.7 База оборудования: тип 45 # H с использованием сварной стальной пластины.

5.8 Трансмиссия: цепной привод.

5.9 Безопасность: по всей доске с кнопками аварийного останова, легко справляются с чрезвычайными ситуациями, для обеспечения безопасности оборудования и оператора А другое снаряжение в цепи и персонал могут легко привести к травме трансмиссионного участка, накрытого защитным кожухом, для обеспечения безопасности работников.

Квадратная и прямоугольная металлическая панель


Плоская стойка для сбора


переключатель рельс машина Электрическая система управления

Вся линейка импортного ПЛК управления, сенсорный ЖК-экран, человеко-машинный интерфейс. Люди взаимодействуют с ПЛК. Оператор настраивает программу на автоматический запуск (программируемое управление) и контроль процесса управления, управление оператором производственной линии и изменение параметров управления, а также мониторинг в реальном времени состояния и параметров оборудования и индикацию неисправностей. Цифровая настройка длины заготовки, регулируемая длина также может быть изменена. Мониторинг в реальном времени состояния оборудования и индикация неисправностей.

Руководство по эксплуатации / автоматический два стиля. С функцией ручного и автоматического переключения: В ручном режиме, может быть автономной работы, простота обслуживания; В автоматическом режиме выполните полный производственный цикл, чтобы начать; по всему борту с кнопками аварийного останова, легко справляться с чрезвычайными ситуациями, чтобы обеспечить безопасность оборудования и обслуживающего персонала.


Основные компоненты машин марки:

Система управления ПЛК: Siemens

Инвертор: Тайвань Шилин

Кодировщик: Omron

Сенсорный экран: Siemens


Некоторые компоненты являются фирменными устройствами Schneider.


Список машин с металлической рамой фильтра


No.Имя машиныQTYЗамечание
1разматыватель1
2сервопривод питатель1
3Гидравлическая машина1С плесенью
4Направляющее устройство1
5рулонмашина1
7сдвиг1В том числе нож
8собрать стойку1
9Система контроля1



Марка аксессуара для металлической рамы фильтра



No.тогдапроизводитель
1Мотор   и РедукторКитай
2Основной   ключевой подшипникКитай
3инверторShilin
4ПЛК   СистемыSiemens
5Низковольтная   электрическаяSchneider
6кодировщикOmron
7сенсорный   экранSiemens
8Гидравлическая   системаКитай

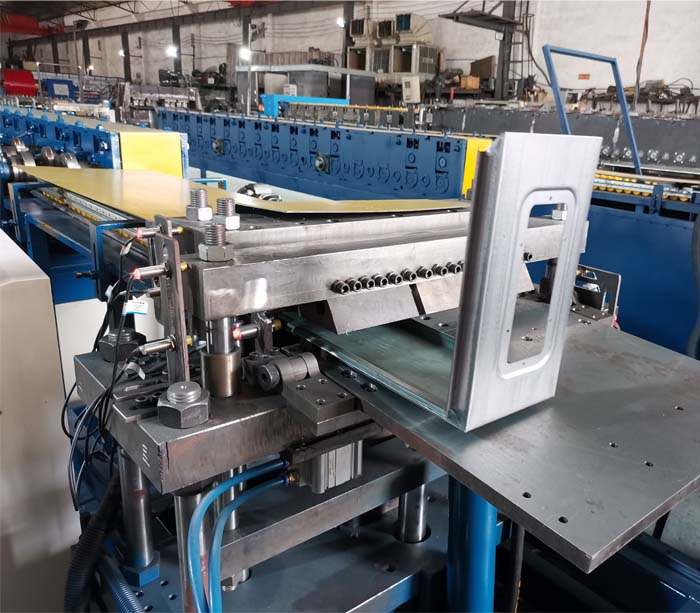

Металлический каркас фильтра, изготовленный на профилегибочной машине

Квадратная и прямоугольная металлическая панель

Квадратная и прямоугольная металлическая панель


Видео производства HEPA-удерживающей, прокладочной рамы
