Оборудование для производства электронного щита управления металлическим ящиком

Оборудование для производства электронного щита управления металлическим ящиком, глубина шкафа 150mm, 200mm,250mm,300mm,350mm

описание продукта

Оборудование для производства электронного щита управления металлическим корпусом с регулируемой глубиной шкафа.

Профилегибочная машина для производства корпусов электронных шкафов, включая машину для формовки панелей шкафов, гибку коробок.


Ⅰ, Оборудование для наружной / внутренней распределительной панели формируется фото смотреть


Power distribution panel production machine for outdoor/indoor cabinet box



1,Технические параметры (пункт:YX20-150/200/250/300/350/400)


нет.вещьПАРАМЕТРЗамечание
1материалтипХолоднокатаная   полосовая сталь, оцинкованный лист
T.(mm)0.8-1.2mm
Сила урожая(Mpa)Q235
2ширина формы150,200,250,300,350mm
3Скорость формирования(m/min)2-8mВключая отверстие
4Форма власти(KW)7.5 KWFYR
5гидравлическая мощность(KW)18.5   KWFYR
6Сгибание мощность(KW)3 KWFYR
7вольтаж AC380V50Hz3P



Ⅱ, Процесс производства распределительной панели

(A) Правка разматывателя 2 в 1 → Сервоподача → Устройство для разрыва гидравлического пресса → Направляющее устройство → Профилегибочная машина → Гидравлический пуансон → Устройство для резки (включая нож) → Стойка для готовой продукции


(B) Гибочный станок с инструментом

Макет, как показано ниже

Distribution Box Roll Forming Machine

Ⅲ,Чертеж корпуса шкафа

400 Панель распределительной коробки секций Чертеж

Equipment for production electronic control panel metal box


Ⅲ,

Профилегибочная машина


(Ⅰ), 2-в-1 разматыватель


1, Тип Ручное Расширение


2, параметр


1) Пассивный разряд


2) вес катушки: <2T


3) Катушка внутренняя D.: φ450mm- φ530mm


4) Макс. Width.400mm


5) Толщина .0,4-1,6 мм


6) Выпрямитель роликовый: 7 pc.


8) Мощность 1.5 kw


Power distribution panel production machine for outdoor/indoor cabinet box


(Ⅱ), сервопривод


3.1 Макс. ширина подачи 400мм

3.2 Толщина подачи 0,4-1,6 мм


3. 3 Мотор, 1,3KW (Яскава)


(Ⅲ), Гидравлическая система перфорации


3.1 Функция: гидравлический пробойник (комплект для пресс-форм 1)

3.2 Конструкция: установка длины, автоматическое измерение длины, автоматическое позиционирование достигает заданного расстояния при остановке, штамповочный штамп с гидроцилиндром, автоматическое отключение штамповки.

3.3 Рабочее давление гидравлической системы: 16 МПа

3.4 Гидравлическая станция: 18,5 кВт (гидравлическое перфорационное отверстие / сдвиг использовать ту же станцию)




А. Гидравлический пуансон для зазора панели.

Power distribution panel production machine for outdoor/indoor cabinet box


B.Гидравлический пуансон для кабельного отверстия

Power distribution panel production machine for outdoor/indoor cabinet box



(Ⅳ) Направляющее устройство


(Ⅴ) Основные формовочные машины (для ширины панели 150 200 250 350 × 350 мм)


5.1 Формовочный валик: 20 станций , и добавьте валик, чтобы убедиться, что на профиле поверхности нет царапин.


5.2 Боковая панель: T.18 мм, сталь A3 для тяжелых условий эксплуатации。

5.3 Скорость прокатки: 2-8 м / мин.


5.4 Материал ролика: GCr15 , общая закалка, твердость HRC56-62 ℃.

5,5 Мощность двигателя: 7,5 kw。

5.6 Главный ролик: ¢ 75 мм , 45 #。

5.7 База оборудования: тип 45 # H с использованием сварной стальной пластины.

5.8 Трансмиссия: цепной привод.

5.9 Безопасность: по всей доске с кнопками аварийного останова, легко справляться с чрезвычайными ситуациями, чтобы обеспечить безопасность оборудования и оператора. А другое снаряжение в цепи и персонал могут легко привести к травме трансмиссионного участка, накрытого защитным кожухом, для обеспечения безопасности работников.


Power distribution panel production machine for outdoor/indoor cabinet box


(Ⅵ), Плоская стойка для сбора


(Ⅶ), Машина для гибки коробок (включая пресс-форму) 150/200/250/300/350 1 комплект, Гидравлическая мощность: 3kw


(Ⅷ), Электрическая система управления

Вся линейка импортного ПЛК управления, сенсорный ЖК-экран, человеко-машинный интерфейс. Люди взаимодействуют с ПЛК. Оператор настраивает программу на автоматический запуск (программируемое управление) и контроль процесса управления, управление оператором производственной линии и изменение параметров управления, а также мониторинг в реальном времени состояния и параметров оборудования и индикацию неисправностей. Цифровая настройка длины заготовки, регулируемая длина также может быть изменена. Мониторинг в реальном времени состояния оборудования и индикация неисправностей.

Руководство по эксплуатации / автоматический два стиля. С функцией ручного и автоматического переключения: В ручном режиме, может быть автономной работы, простота обслуживания; В автоматическом режиме выполните полный производственный цикл, чтобы начать; по всему борту с кнопками аварийного останова, легко справляться с чрезвычайными ситуациями, чтобы обеспечить безопасность оборудования и обслуживающего персонала.


Основные компоненты машин марки:

Система управления ПЛК: Siemens

Инвертор: Тайвань Шилин

Кодировщик: Omron

Сенсорный экран: Siemens

Некоторые компоненты являются фирменными устройствами Schneider.


Ⅴ, устройства завершена линия производства электронных распределительных панелей



No.Имя машиныQTYЗамечание
1разматыватель1
2сервопривод питатель1
3Гидравлическая машина1С плесенью
4Направляющее устройство1
5рулонмашина1
6Гидравлическая машина1С плесенью (2 sets)
7сдвиг1В том числе нож
8собрать стойку1
9Система контроля1
10Гибочный станок1С плесенью


Ⅵ, Распределительная коробка машины аксессуары марки


No.тогдапроизводитель
1Мотор   и РедукторКитай
2Основной   ключевой подшипникКитай
3инверторShilin
4ПЛК   СистемыSiemens
5Низковольтная   электрическаяSchneider
6кодировщикOmron
7сенсорный   экранSiemens
8Гидравлическая   системаКитай




характеристики продукта

Гарантия качества


Superda гарантия распределения рулонной линии формирования линии дизайн в соответствии с требованием клиентов чертеж, машина совершенно новая. Спецификация и производительность, как указано в чертеже и работе с хорошим гладким.

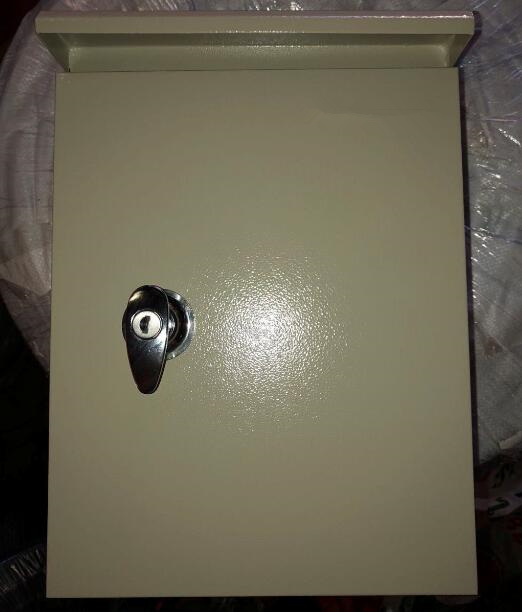

Наружная коробка с крышкой фото

Power distribution panel production machine for outdoor/indoor cabinet box


Шкафчик после покраски фото

Equipment for production electronic control panel metal box


Внешняя / внутренняя распределительная коробка с вентиляционным отверстием и фотографией кабельного отверстия после формирования и изгиба

Power distribution panel production machine for outdoor/indoor cabinet box


Шкафная коробка после покраски

Equipment for production electronic control panel metal box

Преимущество машины для формирования коробок распределения мощности


1, Линия по производству распределительных коробок для производства электрошкафа IP65 и IP66, наружного и внутреннего водонепроницаемого корпуса шкафа.


2, система управления PLC, автоматически и легко обрабатывать.


3, Gcr15 ролик с процессом закалки, твердость достигает HRC60-65 ℃.


4, отслеживая систему резки с лезвием Cr12.


модель и смысл

Элемент YX20-150 / 200/250/300/350/400

Распределительная коробка Профилегибочная машина для производства стальных коробок, использующих электротехническую промышленность.

Распределительная коробка

Распределительная коробка широко используется в архитектурном освещении и небольших цепях управления питанием гостиниц, квартир, зданий, портов, станций, аэропортов, складов, больниц, заводов и шахт и т. Д. Подходит для переменного тока 50 Гц, однофазного переменного тока 240 В, трехфазные 450 В и далее линии внутреннего освещения и распределения электроэнергии с токами 250 А или менее используются для защиты линии от перегрузки, защиты от короткого замыкания и переключения линий. Распределительная коробка подходит для гражданских и не нуждается в профессиональных технологиях, она очень проста в использовании и безопасности.


Сварочный эффект очень плавный, применяем решение для производства рулонов

Power distribution panel production machine for outdoor/indoor cabinet box


технические параметры

Распределительная коробка Профилегибочная машина для производства различного размера шкафа

Reference (Item)HeightWidthDepth
YX21-150/200/250/300/350/400200200150
300250150
300250200
300300150
300300200
300400200
400300150
400300200
400400200
400600250
400600300
500400150
500400200
500400250
500500250
600400150
600400200
600400250
600500150
600500200
600500250
600600250
600600300
600800300
700500200
700500250
800600200
800600250
800600300
800600400
800800200
800800300
8001000300
1000600250
1000600300
1000800250
1000800300
1000800400
10001000300
10001200300
1200800300
1200800400
12001000300
