Машина для производства рулонных листов с пряжкой

Профилегибочная машина для производства оцинкованной гофрированной черепицы для скатных металлоконструкций крыши и стены

описание продукта

Хорошее качество кровельной стены оцинкованной гофрированной косынкой листовой пряжкой кровельного листа профилегибочная машина

Ⅰ, Профилегибочная машина для производства профилей из гофрированного профиля

1,технические параметры


нет.вещьПАРАМЕТРЗамечание
1материалтипХолоднокатаная   полосовая сталь, оцинкованный лист
T.(mm)0.6-1.8mm
Сила урожая(Mpa)Q235-300
2ширина формы350mm
3Скорость формирования(m/min)8-25mВключая отверстие
4Форма власти(KW)7.5 KWFYR
5гидравлическая мощность(KW)4KWFYR
6Собрать стойку6mFYR
7вольтаж AC380V,50Hz,3P



Ⅱ, Процесс изготовления кровельной клинс-гофрированной черепицы

Разматыватель → Направляющее устройство → Профилегибочная машина → Срезное устройство (включая нож) → Стойка для готовой продукции


Компоновка машины для пола

Floor Deck Machine


Ⅲ, список профилегибочных машин

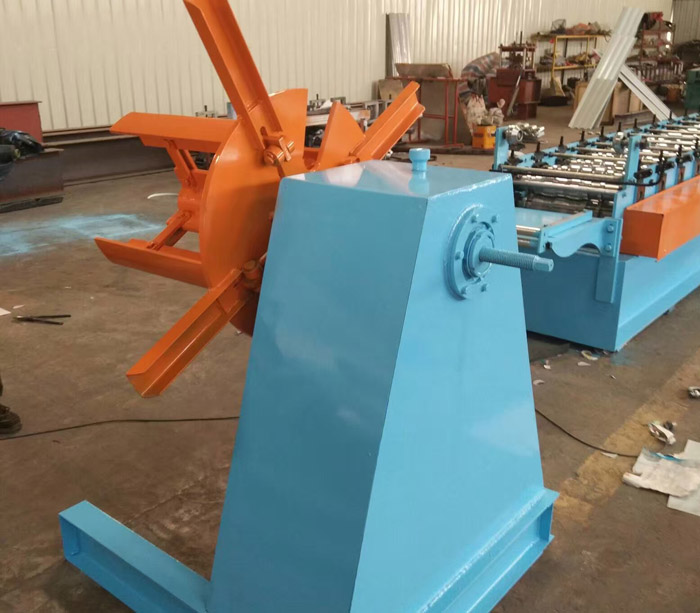

(Ⅰ), Uncoiler


1, Тип Ручное Расширение


2, параметр


1) Пассивный разряд


2) вес катушки: <5 т


3) Катушка внутренняя D.: φ450mm- φ530mm


4) Макс. Width.1300mm


5) Толщина .0,4-1,8 мм

e


(Ⅱ), Направляющее устройство


(Ⅲ), Параметр системы основного валика линии формирования косынки


3.1 Формовочный валик: 12 станций , и добавьте валик, чтобы убедиться, что на профиле поверхности нет царапин.


3.2 Боковая панель: T.18 мм, сталь A3 для тяжелых условий эксплуатации。


3.3 Скорость прокатки: 2-8 м / мин.


3.4 Материал ролика: GCr15 , общая закалка, твердость HRC56-62 ℃.


3,5 Мощность двигателя: 7,5 кВт。


3.6 Главный ролик: ¢ 75 мм , 45 #。


3.7 База оборудования: тип 45 # H с использованием сварной стальной пластины.


3.8 Трансмиссия: цепной привод.


3.9 Безопасность: по всей доске с кнопками аварийного останова, легко справляются с чрезвычайными ситуациями, чтобы обеспечить безопасность оборудования и оператора. А другое снаряжение в цепи и персонал могут легко привести к травме трансмиссионного участка, накрытого защитным кожухом, для обеспечения безопасности работников.

e


(Ⅳ) Гидравлические ножницы для резки пола



(Ⅴ) Соберите Стойку


Собирать стойки можно сделать автоматически на плоской или ручной стойке


Ниже фото автоматическая сборка стойки


(Ⅵ), Электрическая система управления


Вся линейка импортного ПЛК управления, сенсорный ЖК-экран, человеко-машинный интерфейс. Люди взаимодействуют с ПЛК. Оператор настраивает программу на автоматический запуск (программируемое управление) и контроль процесса управления, управление оператором производственной линии и изменение параметров управления, а также мониторинг в реальном времени состояния и параметров оборудования и индикацию неисправностей. Цифровая настройка длины заготовки, регулируемая длина также может быть изменена. Мониторинг в реальном времени состояния оборудования и индикация неисправностей.

Руководство по эксплуатации / автоматический два стиля. С функцией ручного и автоматического переключения: В ручном режиме, может быть автономной работы, простота обслуживания; В автоматическом режиме выполните полный производственный цикл, чтобы начать; по всему борту с кнопками аварийного останова, легко справляться с чрезвычайными ситуациями, чтобы обеспечить безопасность оборудования и обслуживающего персонала.


(Ⅶ), Основные компоненты машин марки


Система управления ПЛК: Siemens

Инвертор: Тайвань Шилин

Кодировщик: Omron

Сенсорный экран: Siemens

Некоторые компоненты являются фирменными устройствами Schneider.


(Ⅷ),Устройства комплектной линии по производству рулонных листов с пряжкой

No.Имя машиныQTYЗамечание
1разматыватель1
2сервопривод питатель1
3Гидравлическая машина1С плесенью
4Направляющее устройство1
5рулонмашина1
6Гидравлическая машина1С плесенью
7сдвиг1В том числе нож
8собрать стойку1
9Система контроля1
10Гибочный станок1С плесенью


Гофрированные рулонные формовочные машины марки аксессуары

No.тогдапроизводитель
1Мотор   и РедукторКитай
2Основной   ключевой подшипникКитай
3инверторShilin
4ПЛК   СистемыSiemens
5Низковольтная   электрическаяSchneider
6кодировщикOmron
7сенсорный   экранSiemens
8Гидравлическая   системаКитай


характеристики продукта

Гарантия качества

Superda гарантирует стальную гофрированную стяжную плиту и панель крыши с пряжкой, формирующую конструкцию машины в соответствии с требуемым чертежом клиента, машина совершенно новая. Спецификация и производительность, как указано в чертеже и работе с хорошим гладким.

e

Преимущество гофрированной волновой панели

1, коррозионная стойкость, устойчивость к старению, длительный срок службы> 25 лет

Сам материал обладает высокой коррозионной стойкостью и даже не имеет прямой химической реакции. Поэтому он больше подходит для особых условий, таких как пляжи и химические заводы.

2, производительность глушителя и теплоизоляции особенно заметна


модель и смысл

Гофрированная стальная пластина в сочетании с современной струйной вывеской для наружной рекламы, благодаря быстрому старению (выцветанию), легкому повреждению (не устойчиво к ветру), сложному монтажу и другим недостаткам, отделке алюминиево-пластиковых панелей, акриловым рекламным щитам из-за высокой стоимости, длительным время изготовления, легкое Деформация не применяется большинством клиентов. Это изделие из оцинкованной стали быстро и легко устанавливается, просто закрепите специальный киль на раме рекламного щита, а затем зафиксируйте его в гофрированном листе.


Панно с пряжкой богато по цвету и уникально по форме, и может быть украшено различными стилями зданий.

e


технические параметры

Пряжка панели формы и размера все могут быть настроены.

Различные волнистые панели могут быть нарисованы по линии профилирования.

Фото панели из гофрированной плитки 350мм

e
