Доска пола профилегибочное оборудование

Доска пола профилегибочное оборудование, Машина для настила пола в Китае для производства стальных строительных материалов

описание продукта

Доска пола профилегибочное оборудование


Элемент YX-75-310-914.5


Профилегибочная машина для производства пола и строительных материалов.


Ⅰ,Металлоформовочная машина для стальных настилов



1,технические параметры (Вещь:YX75-310-914.5)


нет.вещьПАРАМЕТРЗамечание
1материалтипХолоднокатаная   полосовая сталь, оцинкованный лист
T.(mm)0.6-1.8mm
Сила урожая(Mpa)Q235-300
2ширина формы310-914.5mm
3Скорость формирования(m/min)2-8mВключая отверстие
4Форма власти(KW)18 KWFYR
5гидравлическая мощность(KW)18.5 KWFYR
6Собрать стойку6mFYR
7вольтаж AC380V,50Hz,3P



Ⅱ, Этажный настил

Разматыватель → Направляющее устройство → Профилегибочная машина → Срезное устройство (включая нож) → Стойка для готовой продукции

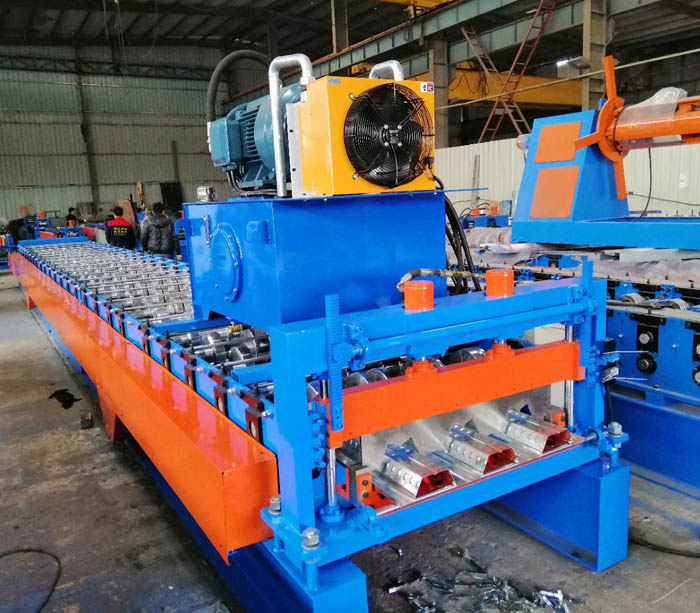

Компоновка машины для пола

Floor Deck Machine

Ⅲ,Дизайнерский рисунок

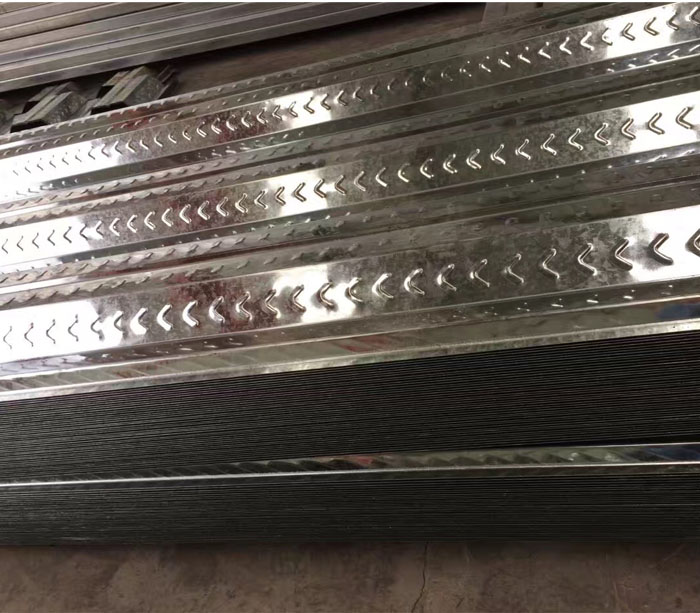

Рисунок пола

Floor Deck Machine




Ⅲ, список профилегибочных машин


(Ⅰ), Uncoiler


1, Тип Ручное Расширение


2, параметр


1) Пассивный разряд


2) вес катушки: <5 т


3) Катушка внутренняя D.: φ450mm- φ530mm


4) Макс. Width.1300mm


5) Толщина .0,4-1,8 мм


(Ⅱ), Направляющее устройство

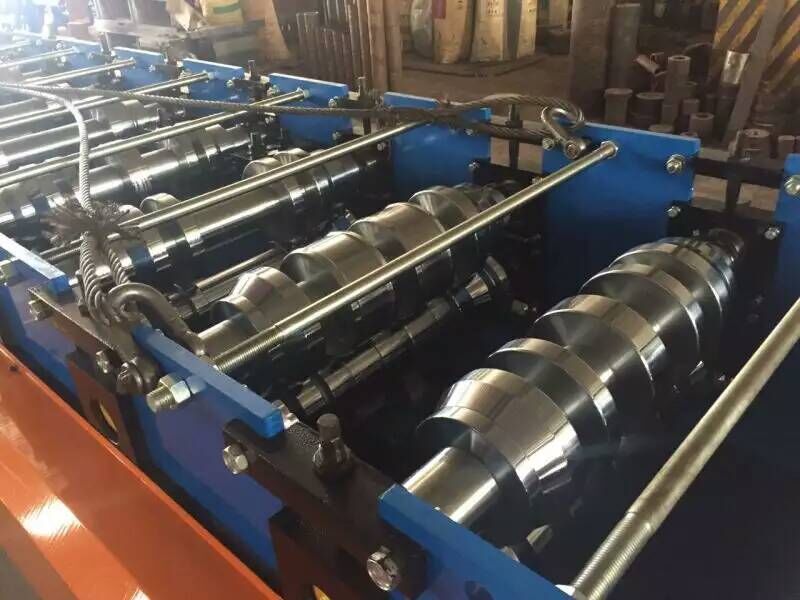

(Ⅲ), Основные формовочные машины

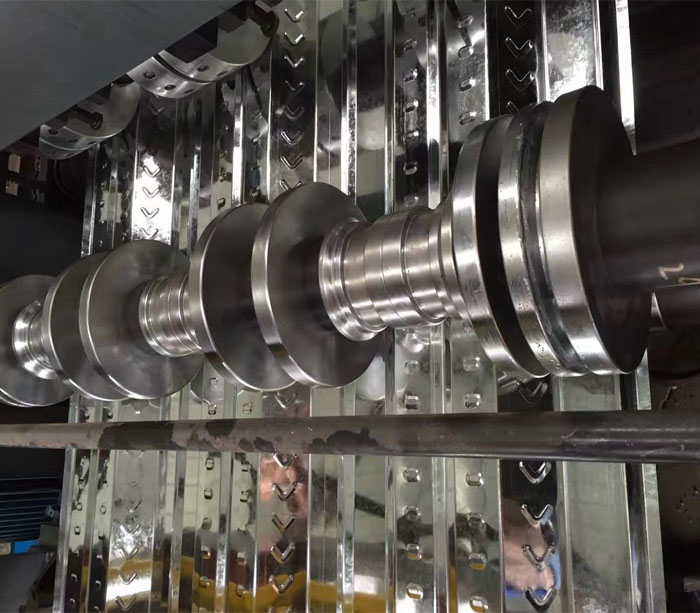

3.1 Формовочный валик: 20 станций , и добавьте валик, чтобы убедиться, что на профиле поверхности нет царапин.


3.2 Боковая панель: T.18 мм, сталь A3 для тяжелых условий эксплуатации。


3.3 Скорость прокатки: 2-8 м / мин.


3.4 Материал ролика: GCr15 , общая закалка, твердость HRC56-62 ℃.

3,5 Мощность двигателя: 7,5 кВт。

3.6 Главный ролик: ¢ 75 мм , 45 #。

3.7 База оборудования: тип 45 # H с использованием сварной стальной пластины.

3.8 Трансмиссия: цепной привод.

3.9 Безопасность: по всей доске с кнопками аварийного останова, легко справляются с чрезвычайными ситуациями, чтобы обеспечить безопасность оборудования и оператора. А другое снаряжение в цепи и персонал могут легко привести к травме трансмиссионного участка, накрытого защитным кожухом, для обеспечения безопасности работников.


Floor Deck Machine

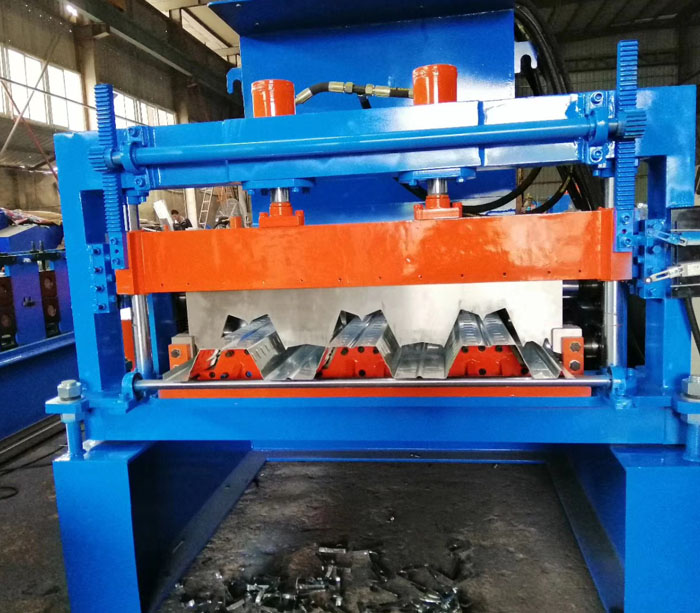

(Ⅳ) Гидравлические ножницы для резки пола

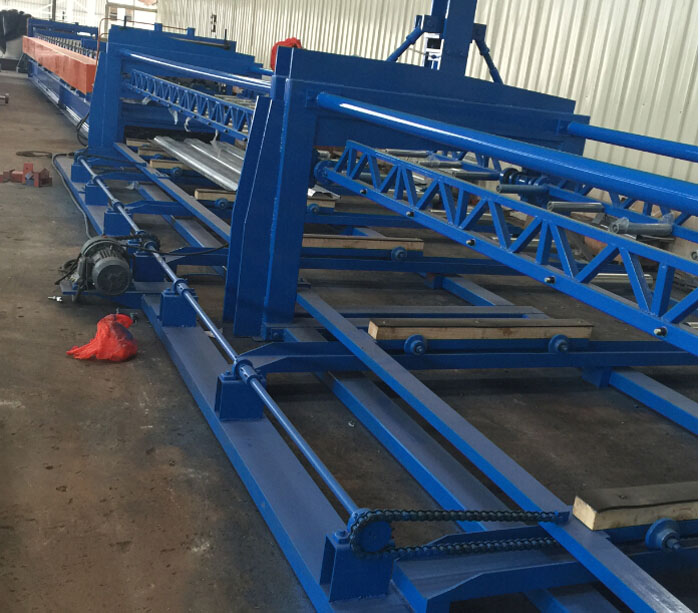

(Ⅴ) Соберите Стойку


Собирать стойки можно сделать автоматически на плоской или ручной стойке


Ниже фото автоматическая сборка стойки


Floor Deck Machine


(Ⅵ), Электрическая система управления


Вся линейка импортного ПЛК управления, сенсорный ЖК-экран, человеко-машинный интерфейс. Люди взаимодействуют с ПЛК. Оператор настраивает программу на автоматический запуск (программируемое управление) и контроль процесса управления, управление оператором производственной линии и изменение параметров управления, а также мониторинг в реальном времени состояния и параметров оборудования и индикацию неисправностей. Цифровая настройка длины заготовки, регулируемая длина также может быть изменена. Мониторинг в реальном времени состояния оборудования и индикация неисправностей.

Руководство по эксплуатации / автоматический два стиля. С функцией ручного и автоматического переключения: В ручном режиме, может быть автономной работы, простота обслуживания; В автоматическом режиме выполните полный производственный цикл, чтобы начать; по всему борту с кнопками аварийного останова, легко справляться с чрезвычайными ситуациями, чтобы обеспечить безопасность оборудования и обслуживающего персонала.



(Ⅶ), Основные компоненты машин марки


Система управления ПЛК: Siemens

Инвертор: Тайвань Шилин

Кодировщик: Omron

Сенсорный экран: Siemens

Некоторые компоненты являются фирменными устройствами Schneider.



(Ⅷ),Линия по производству кровельных панелей приборов

No.Имя машиныQTYЗамечание
1разматыватель1
2сервопривод питатель1
3Гидравлическая машина1С плесенью
4Направляющее устройство1
5рулонмашина1
6Гидравлическая машина1С плесенью
7сдвиг1В том числе нож
8собрать стойку1
9Система контроля1
10Гибочный станок1С плесенью


Марка аксессуаров для оборудования

No.тогдапроизводитель
1Мотор   и РедукторКитай
2Основной   ключевой подшипникКитай
3инверторShilin
4ПЛК   СистемыSiemens
5Низковольтная   электрическаяSchneider
6кодировщикOmron
7сенсорный   экранSiemens
8Гидравлическая   системаКитай


характеристики продукта

Гарантия качества


Superda гарантирует линию профилирования рулона пола в соответствии с требованиями заказчика, машина является совершенно новой. Спецификация и производительность, как указано в чертеже и работе с хорошим гладким.


Условия платежа


По ТТ, 30% заранее, 70% до доставки.


Время доставки


Через 60 дней после полученной залеми





модель и смысл

Модель: YX-75-310-914.5


Профилегибочная машина для настила пола для массового производства материала для палуб.


Название настила пола как доска пола, также известная как профилированная стальная плита, стальная плита, стальная плита пола. Сначала это назвали профилированной стальной пластиной, которая является общим названием для всех стальных пластин, нажимаемых пластинчатым прессом.


Плита пола изготавливается из оцинкованного стального листа методом профилирования, а ее поперечное сечение имеет V-образную, U-образную, трапециевидную или аналогичную форму. Он в основном используется в качестве постоянного шаблона, а также может быть выбран для других целей.


Самые ранние профилированные стальные плиты в основном использовались для кровельных плит на заводском полу, а позже появились профилированные стальные плиты для полов, которые постепенно классифицировались как настил пола.


Оборудование для производства оборудования для настила пола называется как машина для производства рулонов пола, линия для производства листов для пола и линия для производства стального пола.


технические параметры

Технология производства оборудования для производства напольных покрытий


NoItemParameterRemark
1Подходящий материалTypegalvanized steel
ширина(mm)Thickness(mm)
3100.8-1.2
914.50.8-1.2
Сила урожая(Mpa)230-350MPa
2Скорость производства(m/min)about 20зависит от дизайна
3Роликовые Станции20-36
зависит от дизайна
4Roller Material45с закалкой
5Метод резкигидравлическая резка
6Источник питанияType380V/3PH/50HZcustmizied
МощностьAbout 38KWзависит от дизайна
7 измерение16000*1800*1500зависит от дизайна
