1, Кабельный лоток для производства всех видов кабельного лотка.

2, завершена технологическая линия кабельного лотка,

Разматыватель - выравнивание - подача - штамповка - транспортировка стола - профилирование - готовая продукция

3, оборудование состоит

Оборудование состоит из размотчика, выравнивающего устройства, сервоподачи

станок, штамповочный пресс (с штамповочными пресс-формами), автоматический конвейерный стол, главный формовочный станок, режущее устройство, сборный стол. Система управления ПЛК

5.2 Выравнивающая машина:

тип: девять правильных выравнивающих машин

Функциональные и конструктивные характеристики: выравнивающая стальная полоса. Состоят из прижимного ролика и выравнивающих роликов, прижимные ролики могут регулироваться индивидуально, верхний выравнивающий ролик принимает общую структуру и устанавливает две точки регулировки до и после, чтобы сформировать определенный угол, что позволяет легко улучшить качество выравнивания.

Рихтовочный валок GCr15 имеет высокочастотную закалку, твердость может достигать HRC45-55.

технические параметры:

количество выравнивающих роликов: 9 роликов (вверх4 / вниз5), 2 прижимных ролика

мощность двигателя: 5,5 кВт

5.3 Корректирующий стол

тип: роликовый, корректирующий

Функции и структура: корректирующая и стальная. Корректирующее устройство в основном состоит из пневматического основного моста, роликового, вертикального роллетно-ориентированного состава. Направляющие колеса можно легко отрегулировать на разную ширину. Оцинкованные ролики красивы и гибки.

5.4 Серво кормораздатчик

Тип F: серво кормление

F функции и структура: сожмите и быть со сталью к прессу. Полиуретановый ролик обеспечит подачу усилия. Кормление Каждая ошибка кормления должна контролироваться в диапазоне ± 0,15 мм. По сравнению с серво зажимом, настройка длины подачи более гибкая, адаптируется к более широкому диапазону. Это устройство подачи больше подходит для широкого материала, может эффективно улучшить точность подачи. Сервомотор, измерительные приборы, цифровая система управления являются импортными компонентами.

технические параметры:

максимальное количество кормления: 30 ~ 40 раз / мин (регулируемый)

шаг кормления: 100 мм / шаг (регулируемый).

5.10 Формовочная машина:

Тип: двойной консольный зубчатый привод, универсальная формовочная машина с регулируемой шириной и общая мобильная, быстрая (высота и ширина талии) спецификации обмена.

Функция и структура: листовой металл свернут в виде 20 стендовых рулонов, постепенно в готовый кабельный лоток. Состоят из скоростного электродвигателя переменного тока, редуктора, высокоточных линейных направляющих, левого и правого редуктора, механизма боковой регулировки, роликовой группы составов. Набор роликов для завершения всех спецификаций кабельного лотка, регулировка положения роликовой рамы для достижения замены спецификации.

технические параметры:

Количество горизонтальных рулонных клетей: около 20

вал машины: (специально отрегулирован в соответствии с реальной ситуацией)

уровень ролика расстояние: около 350-550 мм

Мощность двигателя: 22,5 кВт

скорость линии: 10-15 м / мин

5.11 Стол для сбора

Тип: Готовый кабельный лоток прибывает к столу для сбора, рабочий будет собирать продукты, без катка.

Функция и структура: состоят из стального профиля (квадратная труба), не имеют роликов в сборе, сварка, играет роль в поддержке готового изделия, может адаптировать 8-метровый готовый продукт

5.12 Электрическая система управления

вся линия принимает импортированное управление ПЛК, сенсорный экран используется для человеко-машинного интерфейса, достигая взаимодействия между человеком и ПЛК.

6, план производственной линии кабельного лотка.

 Кабельный лоток с отверстием, производственной линии потребуется гидравлическое перфорационное устройство.

Если кабельный лоток без отверстия, производственная линия не нуждается в процессе перфорации.

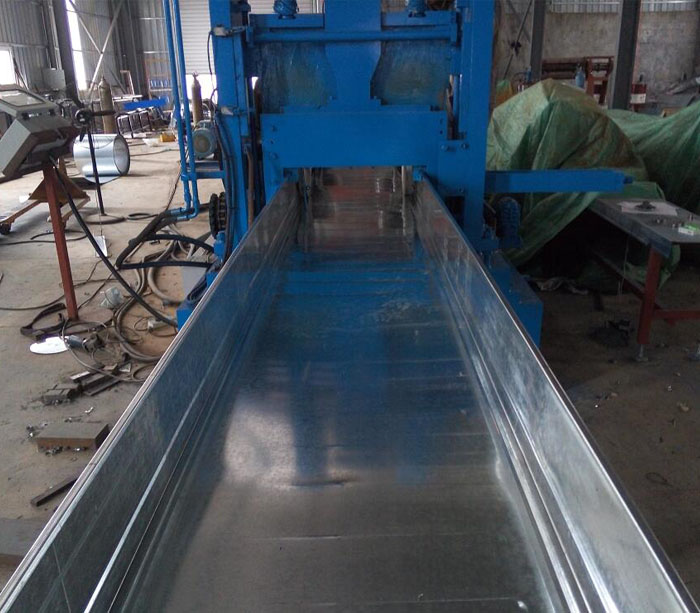

Преимущество машины для формовки кабельного рулона

1, производственная линия кабельного лотка для производства и регулировки различной ширины и высоты, ширина кабельного лотка от 100-600 мм и высота от 50-100 мм.

2, система управления PLC, автоматически и легко обрабатывать.

3, Gcr15 ролик с процессом закалки, твердость достигает HRC60-65 ℃.

4, отслеживая систему резки с лезвием Cr12.

Модель, YX96-480

Кабельный лоток - это оборудование для производства кабельного лотка.

Что такое кабельный лоток?

Кабельный лоток делится на тип желоба и тип лотка и тип лестницы. Кабельный лоток состоит из кронштейна, несущего рычага и монтажного крепления. Он может быть установлен независимо, или он может быть установлен на различные конструкции (конструкции) и кронштейны для труб. Отличается простой структурой, красивым внешним видом, гибкой конфигурацией и удобным обслуживанием. Все детали должны быть оцинкованы и установлены в зданиях. Если мост находится за пределами открытого моря или относится к зоне, подверженной коррозии, материал должен обладать антикоррозионными свойствами, влагостойкостью, хорошей адгезией и высокой ударной вязкостью.

Кабельный лоток формирует данные параметров машины
