Профилегибочная машина для производства стальных рулонов

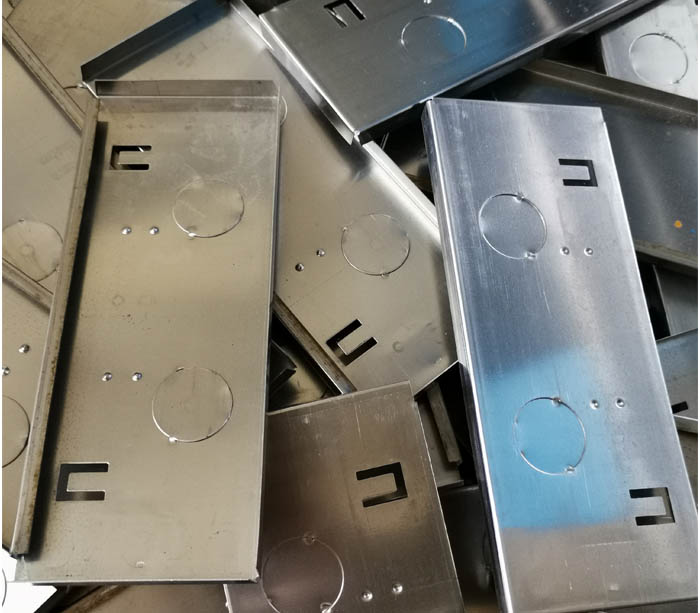

Профилегибочная машина для производства заподлицо с головкой корпуса

Характеристики продукта: Согласно размеру корпуса, чтобы соответствовать процессу формирования обеих головных панелей.

Линия по производству настенных ящиков Характеристики кормления

а. Применимые материалы: холоднокатаный рулон, оцинкованный рулон

б. Качество материала: отечественный стандарт Великобритании

c. Предел прочности на разрыв: δb≤780 МПа (макс.)

d. Предел текучести: δs≤510 МПа (макс.)

е. Толщина материала: 0,5-0,7 мм

f. Ширина материала: 200 мм (макс.)

грамм. Внутренний диаметр стальной катушки: Φ360мм-Φ510мм

час Наружный диаметр стальной катушки: Φ1250 (макс.)

я. Вес стального рулона: 3 т (макс.)

3. параметры формования

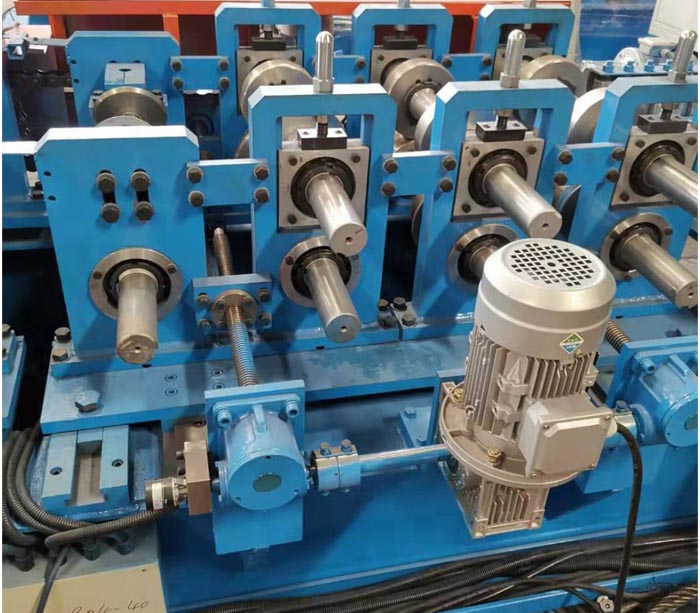

а. Количество формирующих станций: 8 комплектов роликов

б. Спецификация шпинделя: Ø50 мм GGR15 закалка и отпуск

c. Материал ролика: термообработка стали пресс-формы Gr12

d. Интегральная арка: прецизионная обработка из стальной пластины 28 мм, ошибка расстояния между отверстиями составляет менее 0,1 мм

4, формирующая способность

а. Наружный диаметр катушки: Φ1250 мм (макс.)

б. Толщина формирования материала: 0,5-0,7 мм

c. Ширина продукта 190 мм

5. параметры скорости формирователя

а. Линейная скорость, 0-8 м / мин

б. Время разгона ＜ 30 секунд

6, точность формования

а. Допуск на длину сдвига: ≤ ± 0,5 мм / м

б. Допуск по ширине: ≤ ± 0,5 мм

c. Кривая серпа: ≤2 мм / м

d. Заусенец: ≤0,1 мм (новое лезвие, режущее лист из обычной углеродистой стали с разумным зазором)

е. Допуск по высоте: ≤ ± 0,5 мм

Вышеуказанные допуски основаны на рулонах стали первого сорта с плоскими и безбрежными волнами.

7. другие параметры оборудования

а. Источник питания: 380 В / 50 Гц / 3 фазы (или индивидуализированный)

б. Установленная мощность: около 15кВт

c. Скорость формования: 0-10 м / мин

d. Метод резки: формирование, затем резка

е. Приводной двигатель:

Двигатель выпрямителя 1кВт

Гидравлическая пробивка и резка 7,5 кВт,

Формовочный двигатель 4 кВт

Серводвигатель 2,2 кВт

f. Площадь пола (приблизительно): длина 20м × ширина 1м

(Формовка 5,5 м X 0,8 м)

грамм. Направление производственной линии: слева направо

(лицом к устройству от операционного стола).

час Цвет оборудования: (по выбору заказчика)

я. Конструкция оборудования может выдерживать 12 часов непрерывного производства.

j. Рабочая среда:

1: напряжение источника питания: 380 В ± 10% / трехфазный четырехпроводной, частота: 50 Гц, общая мощность: около 15 кВт

2: Температура окружающей среды: 0-40 ° C, относительная влажность: 60-95% относительной влажности.

Линия для производства профилегибочных машин для настенных распределительных коробок
